技術性能及結構特征：

機械式燃燒控制器用于控制單段或雙段燃?xì)饣驓?油間歇式的小型（小于350KW）燃燒器具有遠程復位，低電壓監控。空氣壓力檢測等功能.

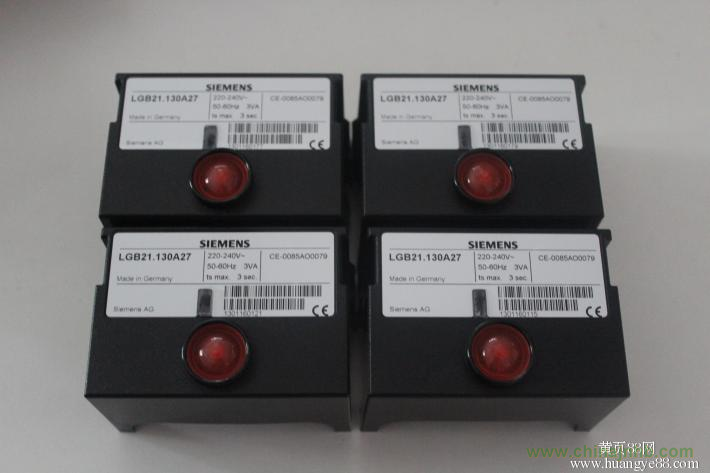

●LGB...系列控制器,集成燃?xì)鉄刂频墓δ埽m合于間歇式燃燒的全自動控制。

●LGB... 用于一段或二段式燃?xì)饣蛉加?燃?xì)馊紵髟趩雍烷g歇式運行期間的監測控制。根據選用的控制類型，其火焰監控是通過離子棒，強制通風燃油 / 燃?xì)馊紵鞯奶m火焰探測器QRC1.或一個UV火焰探測器（帶輔助設 AGQ2 …A27）。

●低電壓監控

●空氣壓力檢測：在啟動和運行時氣壓開關的功能檢測便捷的遠程復位LGB41...用與大氣式燃?xì)馊細馊紵鳌?/p>

●符合EN 676自動強制通風燃燒器。

●符合EN 298的燃?xì)馊紵骺刂破鳌?/p>

●LGB系列控制器，若需使用紫外線光電管檢測火焰，需配輔助元件：

  AGQ1.1A27 （電纜長度500mm)

  AGQ1.2A27 （電纜長度300mm）

●LGB...燃燒控制器替代其早先產品LFI7...和LFM1...，并且?guī)в邢嚓P(guān)的適配器。

安裝注意事項：

1.控制器單元和其他電纜必須與高壓點火電纜分開安裝。

2.不要混淆火線和零線。

3.安裝開關、保險絲、接地等等，都要遵守當?shù)氐囊?guī)則。

4.必須確認不超過接線柱所能允許的最大電流量。。

5.不得將主電源接到燃燒控制器的輸出端子。。

6.從市電電源處用一個all-polar 開關將燃燒控制器隔離出來，至少留3mm的觸點間隙。

7.用一個公制螺和放松墊圈保護底盤下的接地套管。。

8.在沒有使用風機的情況下，一個AGK25必須被連接到控制器的接線柱3上，否則燃燒器不能可靠啟動。 9.為安全起見，將中性導線連接到插入塊底部的中性分配器或接線柱2。如下所示，燃燒的元件（風機、點火變壓器和氣閥）如圖7435a14所列，必須連接到中性導線上。。

10.中性導線和接線柱2之間的連接是在控制單元底部事先連線。

tw 等待時間 t1 預吹掃時間 TAS 安全點火時間 t3 預點火時間 t3n 后點火時間

t4 《BV1-BV2》或《BV1-LR》間隔 t9 第二安全時間 t10 空氣壓力信號的檢測時間

t11 風門全開時間 t12 風門全關時間
