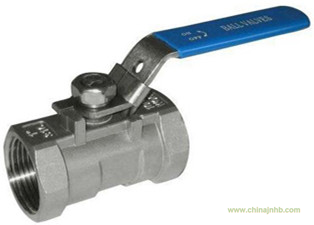

專業銷售一片式球閥Q11F
| SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
| D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
| L |
40 |
45 |
58 |
60 |
72 |
78 |
83 |
100 |
| H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
| E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
| 重量WT(g) |
55 |
95 |
165 |
250 |
405 |
625 |
850 |
1400 |
'.一片式球閥和法蘭閘閥是同屬一個類型的
閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種
閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。.'
| 序號NO |
零件名稱 |
材質 |
| 1 |
密封圈 |
聚四氟乙烯PTFE |
| 2 |
球體 |
不銹鋼SS316 |
| 3 |
密封墊 |
聚四氟乙烯PTFE |
| 4 |
閥蓋 |
不銹鋼SS316 |
| 5 |
閥體 |
不銹鋼CF8M |
| 6 |
閥桿 |
不銹鋼SS316 |
| 7 |
止推墊圈 |
聚四氟乙烯PTFE |
| 8 |
填料 |
聚四氟乙烯PTFE |
| 9 |
填料壓蓋螺母 |
不銹鋼SS304 |
| 10 |
墊圈 |
不銹鋼SS304 |
| 11 |
閥桿螺母 |
不銹鋼SS304 |
| 12 |
手柄套 |
塑料 |
| 13 |
手柄 |
不銹鋼SS304
|
