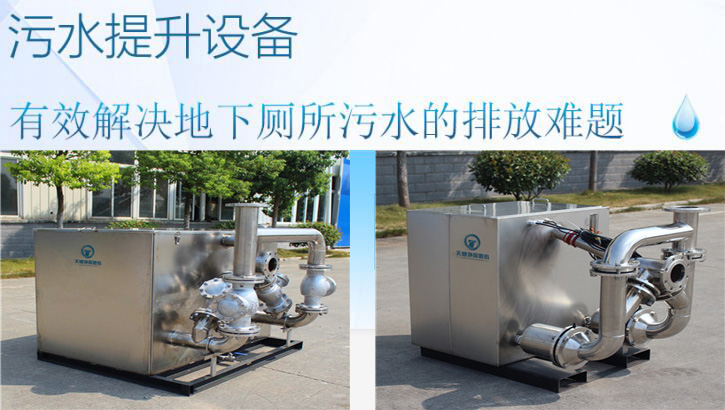

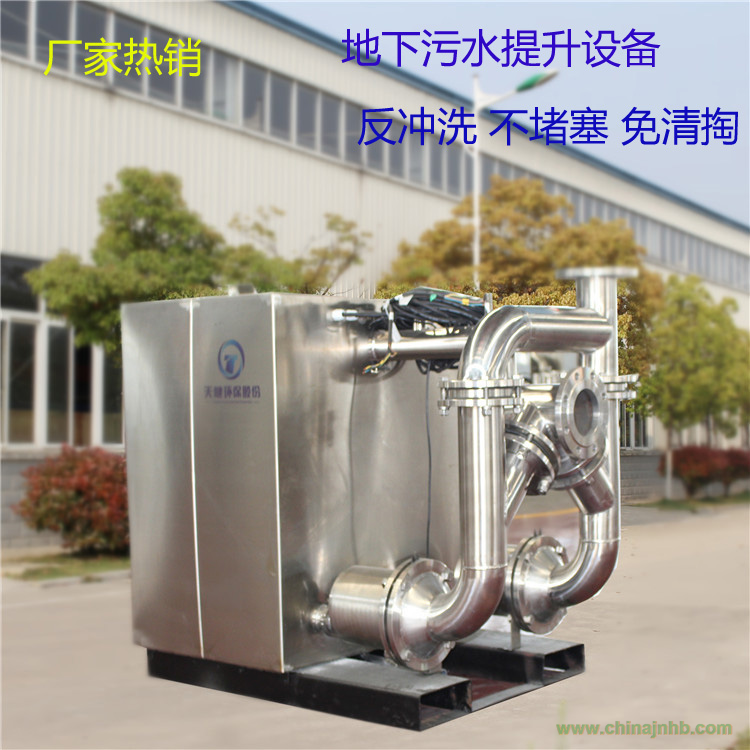

tjwt污水提升設備

一、產品簡介

  “地下廁所污水提升一體化設備”是天健環保股份自主研發的專為地下廁所污水提升的智能產品，在設計思路上改變了傳統的提升方式，將“固液分離”“反沖洗”“一體化”“智能化”等理念結合，設計出一系列污水提升智能設備。“固液分離”是將污水中的雜物與污水完全分離，使污水的葉輪永遠不可能接觸到它的殺手：纏繞物、硬物，確保水泵的使用環境正常，使其壽命大大延長，維修率極低；“反沖洗”是利用水泵的壓力，通過精確的水力模型計算而將停留在固液分離器重的雜物反沖，提升到市政管網，同時還有一股水流在水泵壓力作用下反沖洗水箱底部，使污水中的可能淤泥也無藏身之處，隨水流被提升到室外管網；“一體化”是設備整體一體化結構，無需新建污水池，占地面積小，投資省；“智能化”是指它完全自動化運行，無須人為看護和操作，還具有各項故障自動報警功能。

二、原理介紹

   地下廁所污水提升一體化智能設備主要有水箱、提升泵、輔助排水泵、控制柜以及相應的固液分離裝置、布水器、閥門等組成。

三、設備部件介紹

1.提升泵：當提升泵設計為內置式時，采用潛水式排污泵；當設計為外置式時，采用立式干式排污泵。

2.箱體：為304不銹鋼材質，底板和側板2mm厚，箱體上部開有排氣管道，使用時最好連接到室外或與建筑物排水通氣系統連接；箱體底部開有排污口，管徑為DN25，采用304不銹鋼手動球閥控制，便于維修檢測時的污水排空；箱體靠頂部上側開有三個水泵、液位計的電纜出線孔，孔上裝有便于穿線的線卡；箱體能承受相應污水處理量產生的最大壓力，耐腐蝕。

3.固液分離裝置：304不銹鋼材質，內置分離筒，底部配有加固件。

4.反沖洗裝置：

 1）固液分離反沖洗裝置：304不銹鋼材質，與固液分離器底部連接，連接角度<5°;

 2)水箱反沖洗裝置：304不銹鋼材質，裝在固液分離裝置上部與側部，泵啟動時高壓水流沖洗水箱底部。

5.三合一安全裝置：304不銹鋼材質，起進水分流作用，特殊情況下的污水回流裝置。內壁光滑，無毛刺現象，頂部進水口裝有過濾裝置，回流管管上裝有通氣裝置。

6.閥門:304不銹鋼材質，DN100-SN150，壓力范圍：0.6-1.0Mpa，閥門的制造、連接及操作符合有關國家標準。

7.管道及布水器：304不銹鋼材質，壁厚2mm，DN25-DN150。
