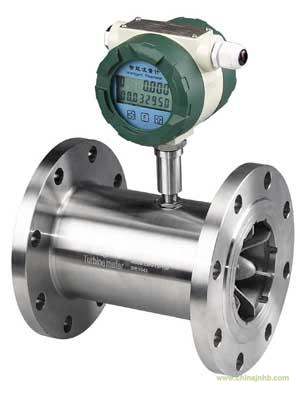

燃油流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的燃油流量計傳感器可以應用于制藥行業。

燃油流量計可測量液體的瞬時流量和累計體積總量，也可以對液體定量控制。傳感器具有精度高壽命長操作維護簡單等特點，廣泛用于工礦、石油、化工、冶金、電廠等行業。傳感器全部采用非金屬材料，測量較強腐蝕性液體尤為適用。是測量腐蝕性液體的理想儀表。傳感器適用于無纖維、顆粒等雜質的液體。

燃油流量計如用戶需用特殊型式的傳感器，可共同協商訂貨。需防爆型傳感器時，在訂貨中加以說明　　

燃油流量計工作原理：

被測液體流經傳感器時，傳感器內葉輪借助于液體的動能而旋轉。此時葉輪葉片使檢出裝置中的磁路磁阻發生周周期性變化，因而在檢出線圈兩端感應出與流量成正比的電脈沖信號，經前置放大器放大后送至顯示儀表。

在測量范圍內，傳感器的流量脈沖頻率與體積流量成正比，這個比值即為儀表系數用K表示：:　　K=f / Q或K＝V / N

式中：f－流量信號頻率（Hz）；

Q－體積流量（m3/h或L/h）；

N－脈沖數；

V－體積總量（m3/L）；

燃油流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。

燃油流量計可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。

燃油流量計安裝方式：見（表二）、（圖一）、（圖二）、（圖三）、（圖四）

1、 儀表安裝采用法蘭連接、螺紋連接及夾裝式；
　　2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥20DN，下游直管段應≥5DN（DN為管道內徑）。
　　3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
　　4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道（如圖四）；
　　5、傳感器露天安裝時，請做好放大器插頭的防水處理；
　　6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書”。

圖一 LWGY—4～10傳感器結構及安裝尺寸示意圖

圖二 LWGY—15～40傳感器結構及安裝尺寸示意圖

圖三 LWGY—50～200傳感器結構及安裝尺寸示意圖
