1 綜述

1.1 概述

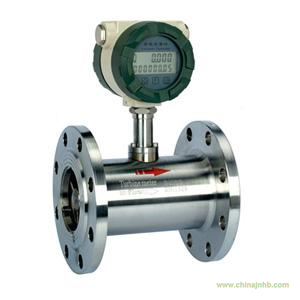

智能型啤酒流量計是經過不斷升級改良的高精度、高可靠性產品，該流量計在勵磁技術，內襯技術，智能化技術方面達到了國內先進水平。適用于測酸、堿、鹽溶液、泥漿礦漿、紙漿、廢水等導電介質的體積流量。

智能型啤酒流量計由轉換器和變送器配套成啤酒流量計，在結構上可分為一體型和分體型兩種。一體型啤酒流量計是以傳感器為結構主體，將轉換器（圓表）安裝在傳感器上成為一體。分體型啤酒流量計的傳感器與轉換器（方表或圓表）為各自獨立結構，轉換器可安裝在離傳感器200M以內的場所。轉換器殼體內分為兩腔，將電氣部分與周圍隔開以便接線。轉換器接通220V 50HZ電源后，通過勵磁電纜向傳感器提供低頻三值矩形波的勵磁電流，當導電流體（被測介質）流經傳感器，經轉換器處理后可顯示出瞬時流量（m3/h）和累積流量（m3）。轉換器可同時輸出4‐20mA DC，0‐2KHz標準信號，也可以通過PS‐485與上位計算機通訊。

所有儀表在出廠前，都按用戶訂貨時提出的量程，用水進行實流標定，量程設定都已調整完畢。用戶除檢查零位外，不需要任何調整，即可投入使用。若試運行時發生問題，請與本公司聯系。

1.2 測量原理

測量原理是基于法拉第電磁感應定律。即：導電液體在磁場中作切割磁力線運動時，導體中產生感應電壓，其感應電壓為：U=kBvD

K=儀表常數

B=磁感應強度

v=測量管截面內的平均流速

D=測量管的內直徑

測量流量時，流體流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速（亦即體積流量）成正比的電壓，因此要求被測的流動液體具有最低限度的電導率。其感應電壓信號通過兩個與液體直接接觸的電極檢出，并通過電纜傳送至放大器，然后轉換成統一輸出信號。這種測量方式具有如下優點：

1測量管內無突出件，因此無附加壓力損失。

2由于信號在整個充滿磁場的空間內形成，它是管道截面上的平均值，因此，從電極平面至傳感器上游端平面間所需直管段相對較短，長度為5DN（DN為導管的內直徑）。

3只有管道襯里和電極與被測液體接觸，因此，只要合理選擇電極及襯里材料，即可達到耐腐蝕、耐磨損的要求。

4.傳感器信號是一個與平均流速成精確線性關系的電壓。

5.測量結果與流速分布及液體的壓力、溫度、密度、粘度、電導率（不小于最低電導率）等物理參數無關，所以測量精度高，工作可靠。

2、技術數據

2.1 電氣參數

電導率 ≥20μS/cm

測量范圍 0.3～11m/s（固定標定）

信號輸出 4～20mA DC

0～10mA DC

時間常數 3.5s（固定設置）

負 載 ≤500Ω（4～20mADC）

電源電壓 標準 220VAC（+10%/‐15%）

特殊 240，117，110VAC（+10%/‐15%）

頻率 48～63Hz

功耗 ≤20VA

2.2 測量精度

滿量程流速 V≥0.3m/s

在20～100%流量之間 為測量值的±1%

在0～20%流量之間 為滿量程的0.2%

2.3 啤酒流量計為防爆型產品，防爆等級 mdIIBT4。

3.安裝

3.1 安裝要求

1、儀表可以在運行管道上的任何位置安裝，優用垂直安裝。在水平或傾斜安裝時，則極的軸線必須處于水平位置（如右圖）安裝之前應閱讀本說明書。安裝地點必須滿足本儀表的環境條件、防護等級和便于維修要求。

2、若液體流動方向與銘牌箭頭指向一致，則輸出信號的極性如接線圖所示。相反的流動方向會引起相反的極性。

3、要求測量管內完全充滿液體，不允許有非滿管現象。

4、不應有鐵磁性物質緊靠儀表，儀表安裝位置應盡量遠離強電磁場。

5、儀表在上游5DN（DN為傳感器的內直徑）距離內不能有擾流件。擋板、閥門或滑閥應安裝在至少離傳感器下游2DN處。

6、帶法蘭的閥門也不能直接連接在傳感器的前面或后面。因為閥門也會造成流體擾動，增加測量誤差，所以在任何情況下都不允許這樣直接安裝。
