ISG使用條件

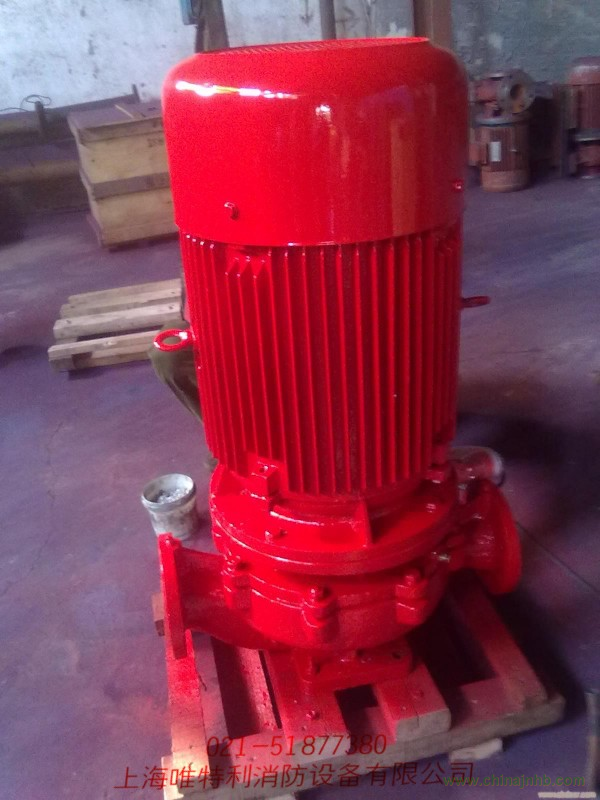

XBD-ISG型單吸單級消防泵由電機和泵兩部分組成，泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等到部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座便于安裝，增加泵運行穩定性。泵密封采用機械密封，具有密封可靠，無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡、泵的進出口法蘭按1.6MPa壓力設計，管路配套方便。
工作原理
XBD—ISG(ISW)型消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。
1．泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2．泵吸入口和吐出口均水平方向，簡化了管路的連接。
3．多級式可根據需要，吸入口和吐出口可安裝成同方向或90。、180。、270。幾個不同方向以滿足不同的連接場合。
4．泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。
5．泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。
| 型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
| mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
（NPSH）r |
Kg |
| 15-80 |
15 |
1.1 |
0.3 |
8.5 |
26 |
2800 |
0.18 |
2.3 |
17 |
| 1.5 |
0.42 |
8 |
34 |
| 2 |
0.55 |
7 |
34 |
| 20-110 |
20 |
1.8 |
0.5 |
16 |
25 |
2800 |
0.37 |
2.3 |
25 |
| 2.5 |
0.69 |
15 |
34 |
| 3.3 |
0.91 |
13.5 |
35 |
| 20-160 |
20 |
1.8 |
0.5 |
33 |
19 |
2900 |
0.75 |
2.3 |
29 |
| 2.5 |
0.69 |
32 |
25 |
| 3.3 |
0.91 |
30 |
23 |
| 25-110 |
25 |
2.8 |
0.78 |
16 |
34 |
2900 |
0.55 |
2.3 |
26 |
| 4 |
1.11 |
15 |
42 |
| 5.2 |
1.44 |
13.5 |
41 |
| 25-125 |
25 |
2.8 |
0.78 |
20.6 |
28 |
2900 |
0.75 |
2.3 |
28 |
| 4 |
1.11 |
20 |
36 |
| 5.2 |
1.44 |
18 |
35 |
| 25-125A |
25 |
2.5 |
0.69 |
17 |
35 |
2900 |
0.55 |
2.3 |
27 |
| 3.6 |
1 |
16 |
| 4.6 |
1.28 |
14.4 |
| 25-160 |
25 |
2.8 |
0.78 |
33 |
24 |
2900 |
1.5 |
2.3 |
39, |
| 4 |
1.11 |
32 |
32 |
| 5.2 |
1.44 |
30 |
33 |
| 25-160A |
25 |
2.6 |
0.12 |
29 |
31 |
2900 |
1.1 |
2.3 |
34 |
| 3.7 |
1.03 |
28 |
| 4.9 |
1.36 |
26 |
