500X泄壓持壓閥概述：

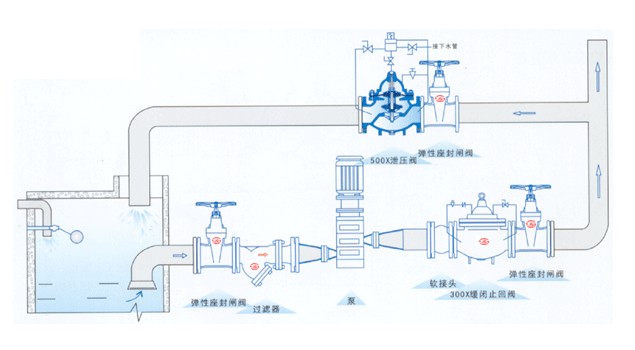

  500X泄壓持壓閥一般安裝在高層建筑，用于消防測試循環系統的泄壓狀況，以防止水閥過高造成系統危險。

500X泄壓持壓閥工作原理：

  泄壓持壓閥一般安裝在管道水泵的后，用來測試管道壓力超高時，防止管道及設備應超壓而損壞。泄壓持壓閥安裝到管道上，介質從閥門的進口端進入，一小部分的介質從進口端的銅管進入到泄壓導閥，另一部分進入到隔膜室內，此時閥門處于關閉狀態；當進口壓力高于預先泄壓導閥設定好的壓力時，因為泄壓導閥彈簧的作用，泄壓閥開啟，通過泄壓導閥相連接的球閥（最接近的球閥）放出部分介質，使管路開始泄壓。

注：當500X泄壓持壓閥是用來作為泄壓作用時，各管道球閥應該都處于常開狀態。

  泄壓持壓閥作為持壓作用時，減壓導閥是出廠前根據客戶要求的壓力來設定好的，當閥門進口端的壓力低于預先設定好壓力的減壓導閥時，減壓導閥是處于關閉狀態的，此時控制室的壓力會高于主閥的壓力，使得閥門處于關閉狀態，停止供水；當閥門進口端壓力高與預先設定好壓力的減壓導閥時，減壓導閥開始打開，控制室里的介質通過球閥的管路從閥門的出口端排出，此時控制室的介質低于主閥里的介質，閥門開啟，開始供水，也保持了進口端的介質壓力。

注：當500X泄壓持壓閥是用來作為持壓作用時，連接減壓導閥的球閥（最靠近的）是處于關閉狀態。

500X泄壓持壓閥主要外形尺寸：
