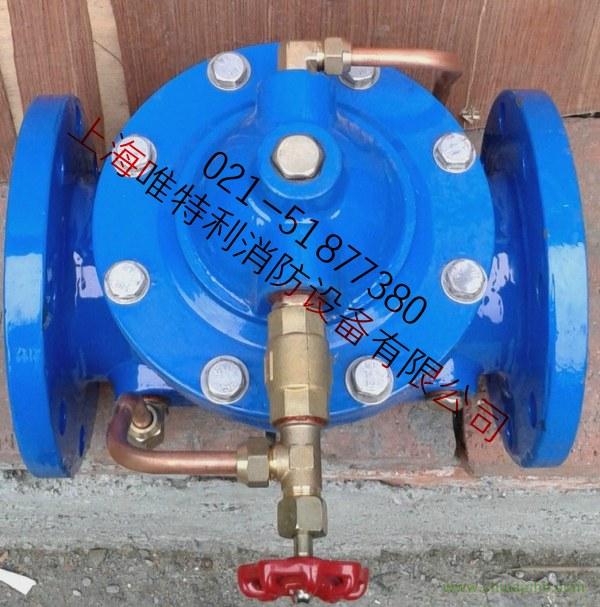

300X緩閉式止回閥概述：
緩閉式止回閥也稱之為“緩閉式消聲止回閥”，它是利用水作用力控制導閥使主閥瓣起到緩閉消聲止回作用。
300X緩閉式止回閥工作原理：
緩閉式止回閥是安裝在水泵的后面，起到止回防止水錘作用。不僅可以保護水泵水泵不受過高回水壓力的沖擊，也具有調節啟閉速度的功能，具有一定的緩開功能。
緩閉式止回閥安裝在管道后，介質從閥門的進口端進入，一部分水從進口端的銅導管流向止回閥、針型閥到控制室內。此時，進口端大部分介質是流向出口端的，當停泵時，管道中的介質回流經過控制室，而控制室的導管上的止回閥有著單向閥的作用，使得控制室里的介質無法排出，而控制室內的介質只能流進，不能流出；這時，控制室的壓力高于主閥的壓力，這樣迫使膜片帶動閥瓣向閥座運動，直至接觸密封為止。此時回流介質就不能經過閥體倒流。
300X緩閉式止回閥主要外形尺寸：
|
公稱通徑
DN（mm）
|
尺寸（mm）
|
|
L
|
A1
|
H
|
H1
|
H
|
F
|
|
20
|
150
|
220
|
282
|
106
|
172
|
116
|
|
25
|
160
|
220
|
282
|
106
|
172
|
116
|
|
32
|
180
|
220
|
282
|
106
|
172
|
116
|
|
40
|
200
|
210
|
320
|
137
|
225
|
168
|
|
50
|
203
|
210
|
320
|
137
|
225
|
168
|
|
65
|
216
|
215
|
330
|
145
|
270
|
180
|
|
80
|
241
|
220
|
330
|
178
|
289
|
210
|
|
100
|
292
|
230
|
410
|
232
|
375
|
284
|
|
125
|
330
|
245
|
420
|
286
|
420
|
310
|
|
150
|
356
|
260
|
420
|
318
|
450
|
370
|
|
200
|
495
|
280
|
430
|
413
|
722
|
463
|
|
250
|
622
|
300
|
450
|
502
|
769
|
525
|
|
300
|
698
|
320
|
460
|
600
|
906
|
625
|
|
350
|
787
|
340
|
470
|
638
|
1480
|
705
|
|
400
|
914
|
360
|
480
|
677
|
1027
|
778
|
|
450
|
978
|
36
|
480
|
677
|
1027
|
778
|
|
500
|
978
|
410
|
780
|
750
|
1110
|
690
|
|
600
|
1230
|
456
|
888
|
850
|
1286
|
785
|
300X緩閉式止回閥安裝示意圖：
|
