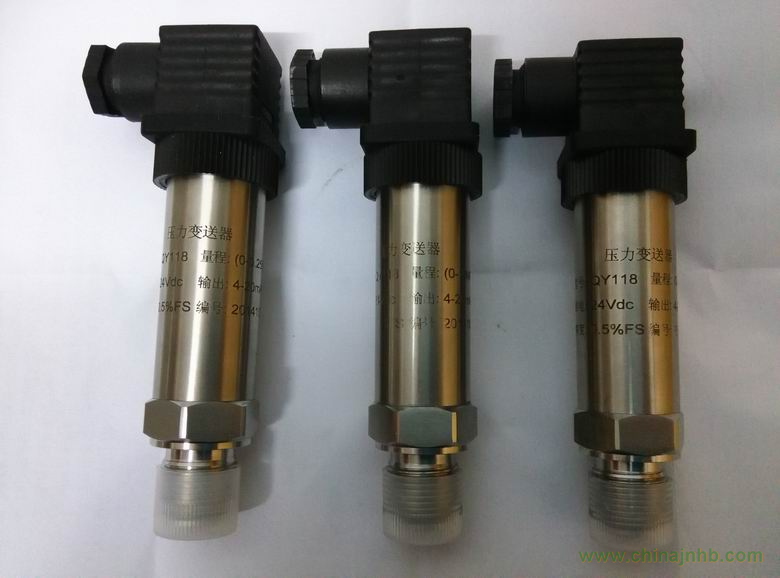

QY118 壓阻式壓力變送器，QY118 壓阻式 壓力變送器
一、概述：
QY118系列壓阻式壓力變送器，QY118系列設計的壓阻式壓力變送器，選用進口高精度、高穩定性壓力傳感器芯體。它采用了本公司的電子束焊接技術，將OEM硅壓阻式充油芯體與不銹鋼外殼焊接為一體。
由于硅壓阻敏感芯片上的惠斯頓橋路輸出的電壓信號，與作用下的壓力有良好的線性關系，經過本公司的高可靠性的放大電路和精細的外部補償，可實現對壓力正確的數據測量。將被測介質的壓力轉換成4～20mADC的標準信號。本產品有多種接口形式,能最大限度的滿足客戶的需求,適用于各種測量、控制及設備的配套。
二、應用
工業過程檢測控制液壓及氣動制設備實驗室壓力校驗壓縮機、加氣機制冷機、 機車制動系統
三、特點
量程范圍寬 全不銹鋼電子束焊接結構反向極性保護及限流保護抗腐蝕、防射頻干擾、防雷擊本質安全防爆高精度 、高穩定性質 、 高可靠性
四、技術指標和性能
測量介質 與316L不銹鋼兼容的各種液體、氣體或蒸氣
測量范圍 －0.1kPa～0～0.01kPa～100MPa
過 載 1.5倍滿量程壓力或110MPa（取最小值）
壓力類型 表壓、絕壓、密封參考壓力
供電電源 15～30VDC 15～28 VDC 15～28 VDC
輸出信號 4～20mADC 0～10/20 mADC 0/1～5/10VDC
傳輸方式 二線制: 三線制: 三線制:
精確度 典型：±0.25﹪FS 最大：±0.5﹪FS
（包括非線性、遲滯和重復性）
長期穩定性 典型： ±0.1﹪FS 最大：±0.2﹪FS
零點溫度系數 0.03％FS/℃（≤100kPa） 0.02％FS/℃（＞100kPa）
滿度溫度系數 0.03％FS/℃（≤100kPa） 0.02％FS/℃（＞100kPa）
工作溫度 －30～ 80℃
貯存溫度 －40～ 100℃
負載電阻 ≤（U－15）/0.02Ω
電氣連接 電纜連接 、 航空扦頭、 赫斯曼扦件
殼體材料 不銹鋼1Cr18Ni9Ti
過程接口 M12×1 N20×1.5或G 1/4外螺紋
防護等級 IP65
防爆標志 ExiaⅡCT6（本質安全防爆型）
