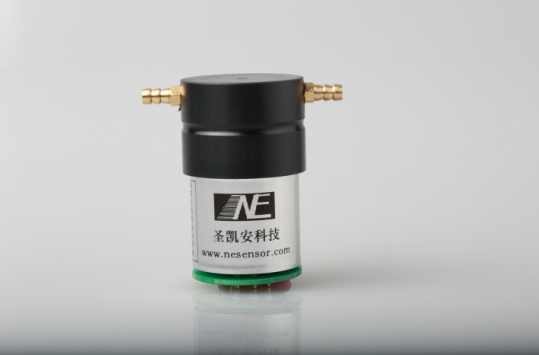

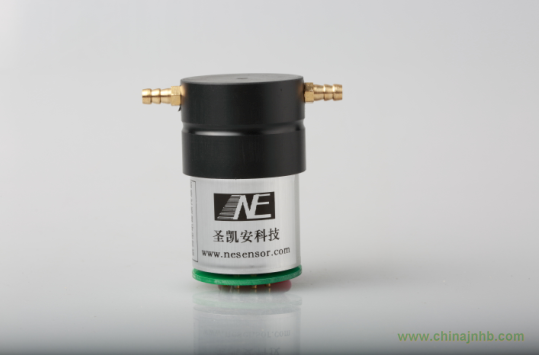

7NE系列高精度紅外六氟化硫SF6氣體傳感器
圣凱安科技研發、生產的紅外氣體傳感器是一款采用NDIR紅外吸收檢測原理的氣體傳感器模組。該傳感器采用國外進口光源、特殊結構的光學腔體和雙通道檢測器，實現空間雙光路參比補償，微處理器進行信號采集、處理和輸出，線性誤差優于滿量程的±1%、零點漂移小，具有很好的選擇性，高靈敏度，無氧氣依賴性，壽命長，低功耗；內置溫度傳感器，可進行溫度補償；同時具有4-20mA
/ 0.4-2V、UART、Modbus（用戶可選）輸出；報警點可設置，能夠簡單、快速地與現有的監測和控制系統相連接，而且體積小，采用拔插式安裝方式，方便客戶各種應用
產品的結構與特點
u NDIR 紅外測量原理、單光源、雙光束
u 數字信號處理、 溫度自動補償
u 4-20mA/0.4-2V、UART、Modbus
多種信號輸出可選
u 進口元器件，性能穩定，波動小
u 多點標定，量程范圍內線性良好
u 可提供5V供電低功耗產品
u采用多次反射結構原理，在小體積情況下實現高精度
應用市場
氣體分析行業、工業過程控制、環境檢測和發電廠、變電站進行氣體濃度和氣體泄漏檢測報警
安裝說明
該傳感器采用拔插式安裝，請勿直接焊線在傳感器針腳處，應將線焊在空心管腳的末端，再將傳感器與空位對齊插進空心管腳，注意不能帶電拔插傳感器
維修保養應注意的事項
傳感器應定期校準，建議不大于6個月，若開啟自動校準長期運行則不需要校準；不要在粉塵密度大的環境長期使用傳感器；請在傳感器供電范圍內使用傳感器。
|
檢測氣體
|
SF6
|
CO2
|
CH4
|
HC
|
CO
|
|
檢測量程（其他量程請咨詢技術人員）
|
0-500ppm
|
0-1000ppm
|
0-2000ppm
|
0-2000ppm
|
0-5000ppm
|
|
0-1000ppm
|
0-2000ppm
|
0-5000ppm
|
0-5000ppm
|
0-1%VOL
|
|
0-1500ppm
|
0-5000ppm
|
0-1%VOL
|
0-1%VOL
|
0-5%VOL
|
|
0-2000ppm
|
0-1%VOL
|
0-5%VOL
|
0-5%VOL
|
0-10%VOL
|
|
0-3000ppm
|
0-5%VOL
|
0-10%VOL
|
0-10%VOL
|
0-50%VOL
|
|
分辨率
|
1 ppm; 0.01% VOL (根據檢測范圍)
|
|
進氣方式
|
擴散式（需要管道式的可購買配套氣室）
|
|
氣室接口
|
3mm(inner); 5mm(outer)
|
|
氣體流量
|
0.2…0.5 L/min ( 穩定 )
|
|
產品尺寸
|
Φ33.5mm×31mm
|
|
預熱時間
|
< 2min; <30min (達到技術標準)
|
|
運行電壓
|
5VDC (低功耗)
|
9-18VDC
|
|
輸出波動
|
? 0.5% FS
|
|
輸出信號
|
0.4-2V、UART
|
4-20mA / 0.4-2V、UART、Modbus（RTU、ASCLL、自定義）
|
|
使用溫度
|
‐10℃—50℃
|
|
溫度對零點影響
|
? 0.1% FS per ℃
|
|
存儲溫度
|
‐20℃ … 60℃
|
|
環境壓力
|
800 hPa—1200 hPa
|
|
環境濕度
|
0% … 95% (rel.)
|
|
響應時間
|
不帶氣室< 60s
(@0.3 l/min)；帶氣室< 30s (@0.3 l/min)
|
|
檢測下限
|
? 2% FS
|
|
重復性
|
? 1% FS
|
|
線性誤差
|
? 2% FS
|
|
溫度對滿量程點影響
|
? 0.2% FS per ℃
|
|
零點漂移
|
? 1% FS/24h
|
|
|
|
|
|
|
|
|
|
