安全閥AL-5】
揚程式，杠桿式，開放式
* 符合 JIS 標準
* 采用限制結構，防止意外的壓力調節

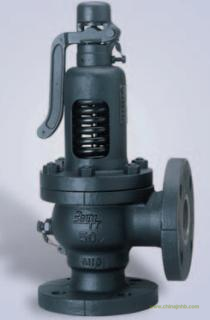

Image:AL-5
特點 揚程式 / 法蘭盤型 / 球墨鑄鐵 / 杠桿式
類別 泄壓閥
類型 揚程式
仕様 適用流體 蒸汽
壓力范圍 0.05 - 1.5MPa
連接方式 JIS 10K FF 法蘭盤型 , JIS 16K FF 法蘭盤型 (*)
最高溫度 220°(C)
材料 閥箱 球墨鑄鐵
彈簧盒 球墨鑄鐵
閥門 不銹鋼
閥座 不銹鋼
Remarks
* 工作壓力超過 1.0MPa 時，采用 JIS 16K FF 法蘭盤型。
Size L (mm) H1 (mm) Weight (kg)
20A(3/4) 90 75
25A(1) 95 90 7
32A(1 1/4) 100 95 9.5
40A(1 1/2) 110 105 11
50A(2) 115 110 15
【安全閥AL-6】
揚程式，杠桿式，開放式
* 符合 JIS 標準
* 可以用杠桿執行泄壓試驗
Image:AL-6
特點 揚程式 / 法蘭盤型 / 球墨鑄鐵 / 杠桿式
類別 泄壓閥
類型 揚程式
仕様 適用流體 蒸汽
壓力范圍 0.05 - 1.5MPa((*1))
連接方式 JIS 10K FF 法蘭盤型 , JIS 16K FF 法蘭盤型(*2)
最高溫度 220°(C)
材料 閥箱 球墨鑄鐵
彈簧盒 球墨鑄鐵
閥門 鑄造不銹鋼
閥座 鑄造不銹鋼
Remarks
*1 150A 的最高工作壓力為 0.8MPa。
*2 工作壓力超過 1.0MPa 時為 JIS 16K FF 法蘭盤型。
Size L (mm) H1 (mm) Weight (kg)
65A(2 1/2) 120 120 20.2
80A(3) 130 130 (132) 24
100A(4) 160 150 (152) 44
125A(5) 200 205 (207) 88
150A(6) 210 215 (217) 113
