減壓閥GP-1000 】
高效先導閥式
活塞式引導作動型
超群的耐久性
性能穩(wěn)定
閥門泄漏量符合 ANSI 4 級

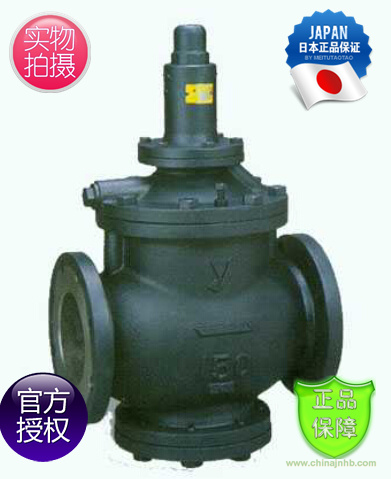

最大減壓比 (20:1) Image:GP-1000
特點 活塞式 / 球墨鑄鐵 / 法蘭盤型
類型 活塞式引導作動型
仕様 適用流體 蒸汽
一次壓力 0.1 - 1.0MPa
二次壓力 0.05 - 0.9MPa
連接方式 JIS 10K FF 法蘭盤型
二次壓力可調 90% or less of the inlet pressure(gauge pressure)
最低差壓 0.05MPa
最大減壓比 20:1
最高溫度 220 degree(C)
材料 閥體 球墨鑄鐵
閥門 不銹鋼
閥座 不銹鋼
活塞、汽缸 黃銅或青銅
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 285 8.0 1
20A(3/4) 155 285 8.5 2.3
25A(1) 160 300 10.0 4
32A(1-1/4) 190 323 14.0 6.5
40A(1-1/2) 190 323 14.5 9
50A(2) 220 347 20.0 16
65A(2-1/2) 245 357 30.0 25
80A(3) 290 404 35.0 36
100A(4) 330 450 52.5 64
[About flow rate]
一次壓力為 0.6MPa 或以上、且減壓比超過 10:1 時，請參見口徑選擇圖表。
Selection data： 技術規(guī)格選擇圖表 口徑選擇圖表 (適用于蒸汽)
Dimensional drawing
Dimensional drawing：GP-1000
【減壓閥GP-1000H】
先導閥式，最大壓力1.6MPa
最高一次壓力：1.6MPa
活塞式引導作動型
超群的耐久性
性能穩(wěn)定
閥門泄漏量達到 ANSI 的 4 級標準
減壓比高 (20:1)
Image:GP-1000H
特點 活塞式 / 球墨鑄鐵 / 法蘭盤型
類型 活塞式引導作動型
仕様 適用流體 蒸汽
一次壓力 0.1 - 1.6MPa
二次壓力 0.05 - 1.4MPa(*)
連接方式 JIS 16K FF 法蘭盤型
二次壓力可調 90% or less of the inlet pressure(gauge pressure)
最低差壓 0.05MPa
最低差壓 20:1
最高溫度 220 degree(C)
材料 閥體 球墨鑄鐵
主閥、閥座 不銹鋼
導閥、導閥閥座 不銹鋼
活塞、汽缸 不銹鋼
膜片 不銹鋼
Remarks
二次壓力
A: 0.05-0.9MPa
B: 0.9-1.4MPa
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 285 8.0 1
20A(3/4) 155 285 8.5 2.3
25A(1) 160 300 10.0 4
32A(1 1/4) 190 323 14.0 6.5
40A(1 1/2) 190 323 14.5 9
50A(2) 220 347 20.0 16
65A(2 1/2) 245 357 30.0 25
80A(3) 290 404 35.0 36
100A(4) 330 450 52.5 64
