型 號 規 格

YWX-150    工作室尺寸   D400*W600*H450

YWX-250   工作室尺寸： D600*W900*H500

YWX-750   工作室尺寸： D750*W1100*H500

YWX-010   工作室尺寸： D850*W1300*H600

YWX-016   工作室尺寸： D850*W1600*H600

YWX-020   工作室尺寸： D900*W2000*H600

非標型鹽霧試驗箱

結構設計簡介

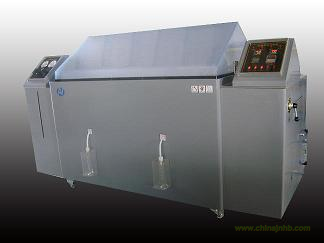

南京安奈的鹽霧腐蝕試驗箱外形設計美觀，結構合理，線條平滑、自然流暢。箱體材料選用優質PVC塑料板材，外表光潔明亮，耐腐蝕、易清洗、無泄露，各種輔助配件設施同樣為耐腐蝕材料制作。

參 照 標 準

本鹽霧腐蝕試驗設備嚴格按照我國頒布國家鹽霧試驗標準GJB 150.11及電工電子產品鹽霧試驗的標準GB 2423.17制作；用于金屬覆蓋層的鹽霧試驗標準GB 6458、GB 6459、GB6460；專門用于考核輕工產品電鍍層的鹽霧試驗標準GB 5938、GB 5939、GB 5940；主要適用于油漆層的鹽霧試驗標準GB 1771標準及國際上目前正在使用的有關鹽霧腐蝕的其他標準。

技 術 指 標

溫度范圍：35℃～50℃

濕度范圍：95～98%R·H

溫度均勻度：≤2℃

溫度波動度：±0.5℃

鹽霧沉降量：1～2mL/80cm2 ·h

氣源壓力：0.2～0.3mPa

設備使用條件

電源要求：AC 220v（ ±10%）V/50HZ   ；

環境溫度：5℃～＋28℃；

環境濕度：≤85%；

預裝容量：2.5KW

交 貨 說 明

供方負責運費送貨上門，預付款到帳后7個工作日內發貨；

需方預付總金額的50%，貨到驗收合格后一次性付清余款；

供方負責安裝調試操作介紹，直到需方員工獨立操作為止；

保修期壹年，自安裝驗收之日起計。供方承諾終生提供備件，售后服務必須到現場解決的，供方在48小時之內到達用戶現場。

結構設計簡介

本鹽霧腐蝕試驗箱外形設計為左右結構，外觀美觀，結構合理性強，左側為鹽水箱及飽和器補水系統，右側為電器控制系統，此設計專為鹽水腐蝕電器系統而制作，避免了常規制作方式將鹽水和電氣設計在一個控制柜里，延長了設備電器的使用壽命。

該設備利用智能型高精度數顯PID微電腦控制儀控制溫度，薄膜式按鍵，觸控式設定、數位及直接顯示，達到試驗要求的溫度。

采用智能型高精度數顯雙位時間繼電器控制試驗時間，從而達到噴霧試驗轉換間斷試驗的循環測試要求。

設備能在試驗工作空間內達到從常溫到50℃之間的任何一個溫度點，并保持恒定。在規定容積的箱體內，溫度、相對濕度恒定的情況下對材料或產品進行鹽霧腐蝕試驗。用于制造本設備的材料為耐腐蝕型PVC塑料板材，符合國家試驗標準的要求，不與含鹽溶液或酸性含鹽溶液起反應，不影響試驗結果。本設備設計工作中內外壓力平衡，鹽霧在箱體內自由沉降，并可調節至國家標準規定的范圍。按照標準設計考慮到設備的頂部、內壁及其它部位會有霧水的產生，將本設備的頂蓋設計成110°左右夾角,使其滴落到試驗樣品上就會影響試驗結果。因而，本設備在試驗過程中，霧水不會滴落到樣品上影響試驗結果。

箱體材料選用優質進口PVC塑料板材，外表光潔明亮，耐腐蝕、易清洗，各種輔助配件設施同樣選擇耐腐蝕材料制作。

箱蓋材料為優質進口透明PVC板材，耐高溫性能強，可從外部清楚地觀察到室內的試件狀況而不影響試驗結果。并且箱蓋設計成110度最佳頂角，使試驗過程中產生的霧水不會滴落到樣品上影響試驗結果。

箱蓋與箱體采用水密封，防止鹽霧外溢，從而不影響試驗結果和室內的其它設備，甚至可能對試驗操作人員造成的傷害。氣源可以采用壓縮空氣，壓力為0.4兆帕。

箱體加熱為內膽水槽式加熱方式，節約水電資源,升溫快，溫濕度分布均勻。樣品架按國家標準設計成上下兩層按15度和30度傾斜，樣品架均為耐腐蝕材料，也可采用掛鉤方式。室內底部設有溢水口，可以起到多余鹽水溢出箱體外和內外氣壓平衡。

設備控制箱面板有透明板覆蓋,可以起到防塵.防水保護侵蝕作用。人性化的設計使你的操作更簡單。

溫度控制均采用P . I . D ＋S . S . R，系統同頻道協調控制，可提高控制元件與界面使用之穩定性及壽命；具有P . I . D 自動演算之功能，可減少人為設定時帶來之不便。

設備的時間控制器控制試驗所需的時間，操作簡單。當設備運行到達設定時間時，自動停止試驗。

在溫度控制系統中我們還特設了超溫保護裝置，防止因意外而導致的溫度過高，致使設備造成不必要的傷害。還增加了無熔絲保護開關、低水位、漏電具有自動關機等保護系統，系統保護大大延長了設備的壽命。

配置控制系統

l 優質智能型日本“富士”高精度數顯PID微電腦控制儀，控制精度為：±0.1℃

l   采用U型防腐鈦合金高速加溫電熱管

l 測溫傳感器：PT100鉑金電阻測溫器

l 時間控制器：韓國“奧托泥克斯”液晶時間繼電器，具有一鍵恢復功能；

l 定時范圍： 0-999.9小時任意設置

l 執行元件為法國“施奈德”電器元件

l 氣動元件;臺灣SNS優質氣動元件

l 溫度保護系統：韓國“韓榮”超溫保護器

l 試驗箱缺水保護，飽和器自動補水

l 試驗箱超溫保護

l 試驗運行指示

l 試驗結束指示

隨 機 資 料

l 說明書、電路圖、合格證、保修卡；

l 操作方法、注意事項；

l 出貨基本配件、維修保養事項。
