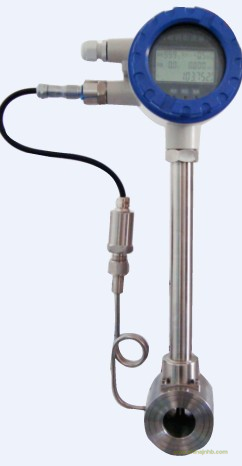

一、概述

花生油流量計基于力矩平衡原理，屬于速度式流量儀表。花生油流量計具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

花生油流量計與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。

花生油流量計適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對花生油流量計進行實液標定后使用。

如用戶需用特殊形式的花生油流量計，可協商訂貨，需防爆型花生油流量計時，在訂貨中加以說明。

花生油流量計結構特征與工作原理

(1) 結構特征

花生油流量計為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。

(2)工作原理

流體流經花生油流量計殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經花生油流量計的流體的瞬時流量Q成正比，流量方程為：

式中：

f——脈沖頻率[Hz]

k——花生油流量計的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位Q=6.3×f/k

Q——流體的瞬時流量（工作狀態下）[m3/h]

3600——換算系數

每臺花生油流量計的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

2.安裝、使用和調整

(1) 安裝

花生油流量計的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖一、圖二、圖三，安裝尺寸見表二。

1.過濾器 2.前直管段 3.葉輪 4.前置放大器 5.殼體 6.后直管段

整表結構圖

1. 壓緊圈 2.螺栓4×14 3.墊圈 4.密封墊圈 5.鋼絲1Cr18Ni9Ti-0.8×2.5 6.過濾網 7.座

過濾器結構圖

1.殼體 2．前導向件 3．葉輪 4．后導向件 5．前置放大器

1.球軸承 2．前導向件 3．漲圈 4．殼體 5．前置放大器 6．葉輪 7．軸承 8．軸

花生油流量計可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與花生油流量計外殼上指示流向的箭頭方向一致。花生油流量計上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。花生油流量計的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。

花生油流量計應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。

為了檢修時不致影響液體的正常輸送，建議在花生油流量計的安裝處，安裝旁通管道。

花生油流量計露天安裝時，請做好放大器及插頭的防水處理。花生油流量計與顯示儀表的接線如圖四所示。
