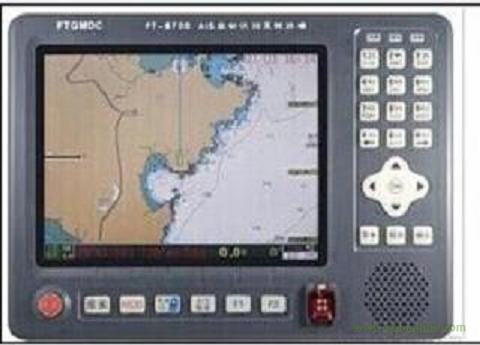

AIS系統 通用船載自動識別系統（AIS)設備專用8寸液晶屏 AIS-B-800型船載B級自動識別系統
一、主要功能介紹
1、船舶自動識別系統（AIS）功能
能夠連續自主的接收與發射AIS數據信息；
可顯示本船周圍裝有AIS設備的船舶的AIS數據信息；
靜態數據包括：MMSI、船名、呼號、IMO號、船舶類型、船舶大小、GPS天線位置、船籍等；
動態數據包括：經緯度、船速、航向、轉向率、船艏、方位、距離等；
航行數據包括：航行狀態、吃水深度、危險貨物種類、目的地和預到時間等；
當AIS船舶進入報警范圍時，機器具有燈光及語音提示報警且報警聲響隨距離接近而不斷改變；
中英文信息發送、緊急信息發送與接收；
AIS船隊管理，AIS禁止報警船舶和發現船舶報警列表設置；
AIS目標船船牌顯示、航跡跟蹤記錄
2、AIS目標船靠近聲光報警功能
距離報警：當AIS船舶進入距離本船設定范圍內時，聲光報警啟動
CPA報警：當有AIS船舶與本船TCPA、DCPA的值在報警范圍時，聲光報警啟動
注：報警時，屏幕上AIS目標變為紅色圖標，面板上的報警指示燈閃動，同時揚聲器發出一次報警音："方向××度，相距××海里
有船靠近。請小心避讓。"
3、目標船信息顯示功能
列表顯示目標船（顯示距離、方位及9位識別碼）
雷達圖顯示目標船（提供1-128海里的顯示范圍）
電子海圖上顯示目標船
4、GPS導航功能
機器具有顯示全國沿海、內江、內河地圖、地名、航標燈及危險物等信息數據
船位、船速、航向、航跡、時間、日期和漁區等顯示；
航標燈、危險物增加編輯功能；
光標位置潮汐、港口資料、日歷表、衛星圖顯示功能；
航點、標記點、航線、航跡線的存儲與調用（可存儲8000個航點，10000個標記點，1000條航線，100000個航跡點）；
具有光標、航點、航線、航跡線導航功能；
目的地的方位、距離及預計到達時間等的顯示；
具有到達、偏航、走錨、超速、航線轉向、橋梁報警及提示功能
二、技術指標
1、整機部分
射頻單元：1個發射機、2個TDMA接收機
頻率范圍：156.025-162.025MHz
頻道間隔：25KHz
默認頻道：A：161.975MHz，B：162.025、DSC：156.525MHz
調制方式：GMSK9600b/s，FSK1200B/s（±50ppm）
頻率誤差：±500Hz
顯示屏幕：TFT真彩8寸液晶顯示屏
工作模式：CSTDMA
羅經距離：0.8m
工作電壓：直流：9-16V/3A或9-38V/3A（另配電源）
防護等級：IP45
顯示分辨率：800*600TFT彩色液晶
數據接口：4800b/s及38400b/s，RS-232/RS-422/TTL（3個輸入、3個輸出）
射頻接口：50Ω（VHF） BNC/50Ω（GPS）
音頻功率：≤5W/8Ω（可調）
工作溫度：-20℃~﹢60℃
2、AIS發射部分
載波功率：33dBm±1.5dB
調制頻譜：＜-25dBw
＜-60dBw
調制精度：＜3400Hz（比特0,1）
2400Hz±480Hz（比特2,3）
2400Hz±240Hz（比特4-199或00001111比特格式）
1740Hz±175Hz（對0101比特格式）
功率對時間的特征：發射延遲：2083us
斜坡上升：≤313us
斜坡下降：≤313us
發射時長：≤23333us
雜散發射：＜-36dBm（9KHz-1GHz）
＜-30dBm（1GHz-4GHz）
3、AIS接收部分
參考靈敏度：-115dBm（誤包率＜20%）
高輸入的誤差：-77dBm（誤包率＜2%）
-7dBm（誤包率＜10%）
同信道抑制：＞10dB（誤包率＜20%）
鄰道選擇性：＞70dB（誤包率＜20%）
雜散響應抑制：＞70dB（誤包率＜20%）
互調響應抑制：＞65dB（誤包率＜20%）
阻塞和減敏：＞78dB（誤包率＜20%）
＞86dB（誤包率＜20%）
雜散分量：＜-57dBm（1GHz~4GHz）
＜-47dBm（9KHz~1GHz）
4、GPS部分
接收頻率：L1：:1575.42MHz
靈敏度：≤-150dBm
數據更新：每秒一次
定位誤差：2.5m
定位時間：冷啟動：＜60s 熱啟動：＜1s
