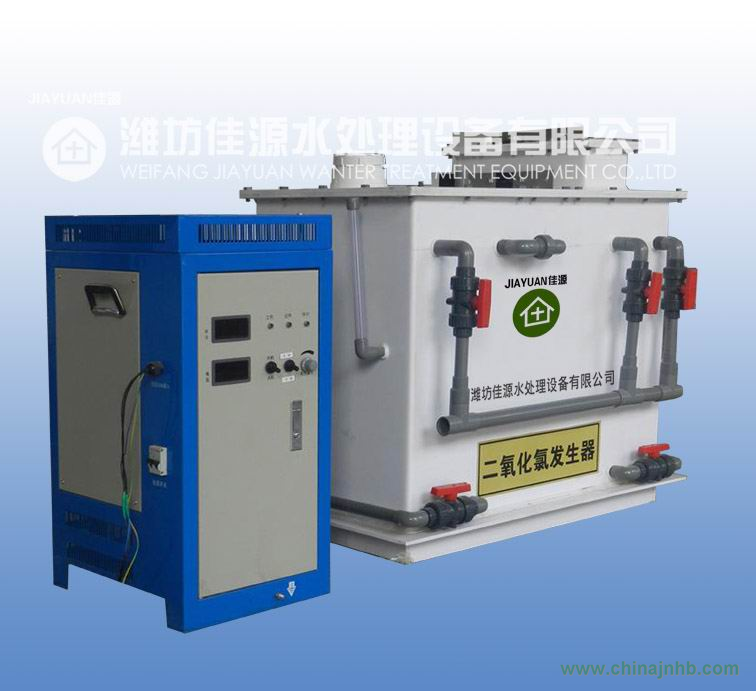

電解法二氧化氯發生器安裝示意圖
組成：鹽箱、電解槽、冷卻系統、智能電源系統、控制系統、安全防護系統
反應原理：
電解:2NaCL+3H2O→CLO2+Cl2+2NaOH+2H2
使用原料：
工業鹽（NaCl）： GB/T5462—2003 精制工業鹽≥99.10%
原料消耗：
生產1克有效氯消耗鹽（NaCl）1.6g，耗電5.00w，折合人民幣0.03元
性能特點：
1. 鈦基陽極采用釕、銥、銠、鉑等五元稀貴金屬涂層精制而成，性能穩定、電解效率高、免清洗、耐腐蝕。
2. 采用進口原料自行研制生產的不對稱耐腐蝕電解隔膜，具有高電導率、耐腐蝕、微孔徑、免維護、能自動平衡電解槽陰、陽極箱的酸堿度的特點。該電解隔膜不僅使設備產生消毒劑效率高、同時還降低了的鹽耗、電耗。
3. 采用原裝進口先進的計量泵強制循環電解液的工作方式，保證了電極周圍電解液化學組份濃渡始終處于穩定狀態，不僅使發生器產生消毒劑量十分穩定而且提高了CLO2的含量。
4. 科學完善的純鈦換熱系統不僅使設備始終保持在最佳工作溫度，而且散熱性能好，節約冷卻水。
5. 采用智能電解電源和技術先進的自動控制系統KZQ-400系列具有自動排堿、故障報警、電解槽過溫保護等功能。
6. 發生器采用全密封設計，工作時無電解液和消毒劑泄漏。
7. 發生器全部由UPVC、鈦復合材料等耐腐材料制成，設備耐腐蝕、使用壽命長。
8. 二氧化氯消毒劑現場制備，負壓投加，發生器運行安全可靠。
9. 直接投加固體鹽，安全方便。避免了配置飽和鹽水的繁瑣。
10. 可根據用戶需要，通過接收流量計、余氯傳感器的4-20mA信號實現閉環自動控制或遠程計算機控制。
性能參數：
型號
|
氯產量（g/h）
|
耗鹽量(Kg)
|
功率(KW)
|
電源電壓
|
外形尺寸(L×B×H)mm
|
管徑(mm)
|
重量(kg)
|
主機
|
電解電源
|
HB-20
|
20
|
0.032
|
<0.2
|
220
|
700×480×950
|
300×350×160
|
15
|
25
|
HB-50
|
50
|
0.08
|
<0.5
|
220
|
700×480×950
|
300×400×600
|
20
|
50
|
HB-100
|
100
|
0.16
|
<1.1
|
220
|
700×600×1050
|
400×400×600
|
20
|
70
|
HB-200
|
200
|
0.32
|
<2.2
|
380
|
105v×750×1150
|
400×400×700
|
20
|
100
|
HB-300
|
300
|
0.48
|
<3.3
|
380
|
1100×810×1150
|
400×400×700
|
20
|
200
|
HB-400
|
400
|
0.64
|
<4.4
|
380
|
1200×850×1200
|
500×700×1500
|
20
|
300
|
HB-500
|
500
|
0.80
|
<5.5
|
380
|
1250×900×1350
|
500×700×1500
|
20
|
450
|
