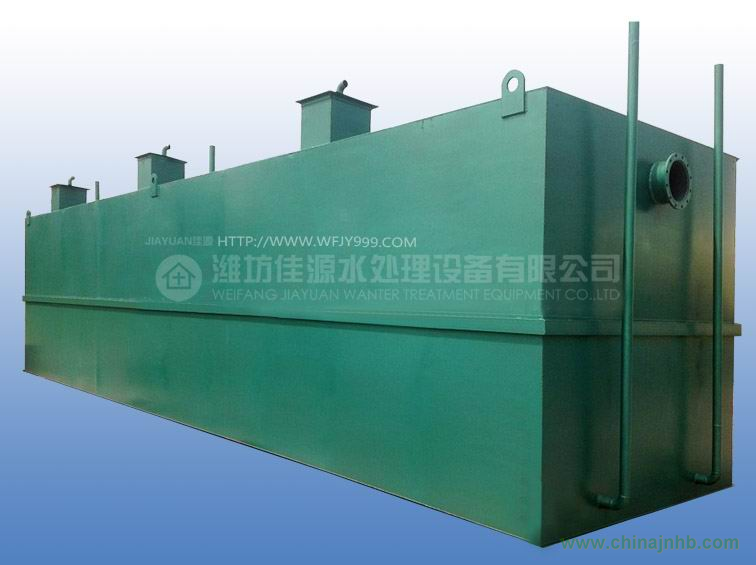

LR地埋式一體化污水處理設備
一、地埋式一體化污水處理設備概述
簡介：地埋式污水處理設備是一種模塊化的高效污水生物處理設備，是一種以生物膜為凈化主體的污水生物處理系統，充分發揮了厭氧生物濾池、接觸氧化床等生物膜反應器具有的生物密度大、耐污能力強、動力消耗低、操作運行穩定、維護方便的特點，使得該系統具有很廣的應用前景和推guang價值。
二、一體化地埋式生活污水處理設備工作原理：
地埋式一體化生活污水處理設備去除有機物污染物及氨氮主要依賴于設備中的AO生物處理工藝。其工作原理是在A級，由于污水有機物濃度很高，微生物處于缺氧狀態，此時微生物為兼性微生物，它們將污水中的有機氮轉化分解成NH3-N，同時利用有機碳源作為電子供體，將NO2-N、NO3-N轉換成N2，而且還利用部分有機碳源和NH3-N合成新的細胞物質。所以A級池不僅具有一定的有面物去除功能，減輕后續好氧池的有機負荷。有利于硝化作用的進行，而且依靠原水中存在的較高濃度有機物，完成反硝化作用，最終消除氮的富營養化污染。
在O級，由于有機物濃度已大幅度降低，但污水處理設備仍有一定量的有機物及較高NH3-N存在。為了使有機物得到進一步氧化分解，同時在碳化作用完成情況下，硝化作用能順利進行。在O級設置有機負荷較低的好氧生物接觸氧化池。
在O級池中主要存在好氧微生物及自氧型細菌。其中好氧微生物將有機物分解成CO2和H2O;自氧弄細菌利用有機物分解產生的無機碳或空氣中的CO2作為營養源，將污水中的NO2-N、NO3——NO級池的出水流到A級池。為A級池提供電子接受體，通過反硝化作用最終消除氮污染。
三、一體化地埋式生活污水處理設備應用范圍：
1. 廠生活污水處理、礦山生活污水處理、部隊污水處理、學校食堂污水處理、旅游點污水處理、高速公路服wu區收費站污水處理、風景區污水處理。
2. 賓館污水處理、飯店污水處理、療養院污水處理、YI院污水處理。
3. 住宅小區污水處理、別墅區污水處理、商務樓污水處理、新農村污水處理、集鎮生活污水處理。
4. 車站污水處理、飛JI場污水處理、海港碼頭污水處理、船舶廠污水處理。
5. 水產加工廠污水處理、畜牧加工廠污水處理、鮮奶加工廠污水處理和各種工廠的生產、生活污水處理。
6. 與生活污水類似的各種工業污水處理。
四、工藝流程
主要特點：
1.地埋式生活污水處理裝置可埋入地表以下，地表可作為綠化或廣場用地，因此該設備不占地表面積，不需蓋房，更不需采暖保溫。
2. LR-AO污水處理設備由二組設備為鋼結構組成，采用國內首創的防腐涂料進行防腐。具有耐酸堿鹽汽油煤油耐老化耐沖磨，能帶銹防銹。設備一般涂刷該涂料之后，防腐壽命可達12年以上。
3. LR地埋式生活污水處理裝置中的AO生物處理工藝采用推流式生物接觸氧化池，它的處理效果優于完全混合式或二、三級串聯完全混合生物接觸氧化池。并且它比活性污泥池體積小，對水質適用性強，耐沖擊性能好，出水水質穩定，不會產生污泥膨脹，同時在生物接觸氧化池中采用了新型彈性立體材料，它具有實際比表面積大、微生物掛膜，脫膜方便，在同樣有機負荷條件下，比其他填料對有機物的去除率高。能提高空氣中的養在水中的溶解度。
4.由于在AO生物處理工藝中采用了生物接觸氧化池，其填料的體積負荷比較低，微生物處于自身氧化階段，因此產泥量較少。此外，生物接觸氧化池所產生污泥的含水率遠遠低于活性污泥池所產生污泥的含水率。因此，污水經LR系列污水處理設備后所產生的污泥量較少，一般僅需90天左右排一次泥。
5. LR地埋式生活污水處理裝置除采用了常規的鼓風機消音措施外（如隔振墊等），還在鼓風機房內壁設置了新型的吸音材料，使設備運行時的噪音低于50分貝，減輕了對周圍環境的影響。
6. LR地埋式生活污水處理裝置配有土壤脫臭措施，其利用鋼筋混凝土結構池體上部空間設置了改良土壤及布?xì)夤堋．?dāng)惡臭成份通過土壤層溶解于土壤所含的水份中，進而由于土壤的表面吸附作用及化學反應轉入土壤，最終被其中的微生物分解而達到脫臭的目的。
7. LR地埋式生活污水處理裝置配套全自動的電器控制系統及設備損壞報警系統，設備可靠性好，因此平時一般無需專人管理，只需每月或每季度的維修與保養。
8.該設備能夠處理生活系統綜合性廢水及其相類似的有機污水。
9.設備的二級生物接觸氧化處理工藝均采用接觸氧化工藝，并比活性污泥地體積小，對水質的適應性好，出水水質穩定，不會產生污泥澎漲。
工藝說明：
LR-A型設備的設計主要是針對生活污水和與之類似的工業有機污水及城市污水處理。其主要處理手段是采用目前較為成熟的生化處理技術--接觸氧化法，水質參數按一般生活水水質，進水BOD20Omg/l，出水BOD20mg/l指標設計，總共有六部份組成：(1)初沉池；(2)接觸氧化池；(3)二沉池；(4)消毒池、消毒裝置；(5)污泥池；(6)風機房、風機。如下：
1.初沉池：設備初沉池為豎流式沉淀池，污水在沉淀池的上升流速為0.6-0.7毫米/秒，沉淀下來的污泥用空氣提至污泥池。（注：LR -AO.5-5m3/h不設初沉池）
2.接觸氧化池：初沉后水自流至接觸池進行生化處理，接觸池分為三級，總停留時間為 1小時以上。加強型設備接觸氧化時間可達6小時，填料為新穎梯形填料。易結膜、不堵塞。填料比表面積為160m2/m3，接觸池氣水比在12:1左右。（注LR -A0.5-5T/h，接觸池為二級）
3.二沉池：生化后污水流到二沉池，二沉池為二只豎流式沉淀池，它們并聯運行。上升流速為O.3-0.4毫米/秒。排泥采用空氣提升至污泥池。（注LR -A0.5-5mT/h，污泥自流到污泥池中）
4.消毒池及消毒裝置：消毒池按規范：“TJI4—74”標準為30分鐘，若是YI院污水，消毒池可增加停留時間至1-1.5小時，采用固體氯片接觸溶解的消毒方式，消毒裝置能根據出水量的大小不斷改變加藥量，達到多出水多加藥，少出水少加藥的目的。其它消毒裝置可另行配制。（注:如用于工業污水消毒池與消毒裝置可以不要)
5.污泥池：初沉池、二沉池的所有污泥均用空氣提至 LR -A的污泥池內進行好氧消化。污泥池的清液回流至接觸氧化池內進行再處理。消化后剩余污泥很少，一般1-2年清理一次。清理方法可采用吸糞車從污泥池的檢查孔伸入污泥底部，進行抽吸外運即可。（LR
-A 0.5-5T/h，污泥采用厭氧消化）
6.風機房、風機：設備 LR -A的風機房設在消毒池的上方，進口采用雙層隔音，進風口有消聲器、風機過濾器，因此運行時無噪音。風機采用二臺L型羅茨鼓風機，能自動交替運行。單臺風機運行壽命30000小時左右。
設備技術參數：
|
項目 型號
|
LR-1
|
LR-3
|
LR-5
|
LR-7.5
|
LR-10
|
LR-15
|
LR-20
|
LR-30
|
LR-40
|
LR-50
|
|
處理量（m3/h)
|
1
|
3
|
5
|
7.5
|
10
|
15
|
20
|
30
|
40
|
50
|
|
設備件數
|
1
|
1
|
1
|
1
|
2
|
2
|
2
|
3
|
4
|
4
|
|
污泥吸附及初沉池
|
1.8
|
5.5
|
9
|
14
|
18
|
27
|
36
|
50
|
80
|
100
|
|
接觸氧化池（m3）
|
5.0
|
14.5
|
24
|
36
|
44
|
63
|
80
|
130
|
170
|
200
|
|
二沉池表面負荷（m3/m2h）
|
1.2
|
1.3
|
1.3
|
1.3
|
1.2
|
1.2
|
1.5
|
1.5
|
1.5
|
1.6
|
|
消毒池（m3）
|
0.6
|
1.8
|
2.8
|
4
|
5.5
|
8
|
10
|
15
|
20
|
25
|
|
風機
|
風量m3/min
|
0.31
|
0.67
|
1.02
|
1.72
|
2.5
|
4.11
|
4.11
|
4.11X2
|
4.11X2
|
4.11X3
|
|
功率
|
0.4
|
0.75
|
1.5
|
2.2
|
3.7
|
5.5
|
5.5
|
5.5X2
|
5.5X2
|
5.5X2
|
|
臺數
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
3
|
|
水泵
|
揚程
|
8
|
8
|
8
|
|
功率
|
1.0
|
1.6
|
2.9
|
|
最大件數（t）
|
5
|
6
|
7
|
10
|
8
|
10
|
10.5
|
10.5
|
10.5
|
12
|
|
設備總重
|
4.2
|
9.7
|
12.3
|
15.8
|
20.7
|
25.5
|
29.8
|
37.3
|
49.1
|
57.7
|
|
占地面積（m2）
|
6
|
14
|
20
|
30
|
40
|
58
|
75
|
115
|
145
|
185
|
五、運行成本
1、電耗費用：每噸污水處理電耗計人民幣：0.435元。
2、人工費用：本污水處理管理要求簡單，可設兼ZHI人員。稍加培XUN即可。
3、藥劑費用：本處理系統不需加藥，此項為零。
4、結論：運行成本（不設專職人員）：0.435元。
六、PLC電控說明
本工藝處理控制系統采用全自動PLC程序控制，其控制原理如下：
1、根據調節池液位自動啟、閉污水提升泵；
2、自動控制污泥泵定期回流；
3、風機、水泵均一用一備，自動切換；
4、當調節池?zé)o污水時，風機根據時間間隙曝氣；
5、當污水處理系統發生故障時自動報警。
