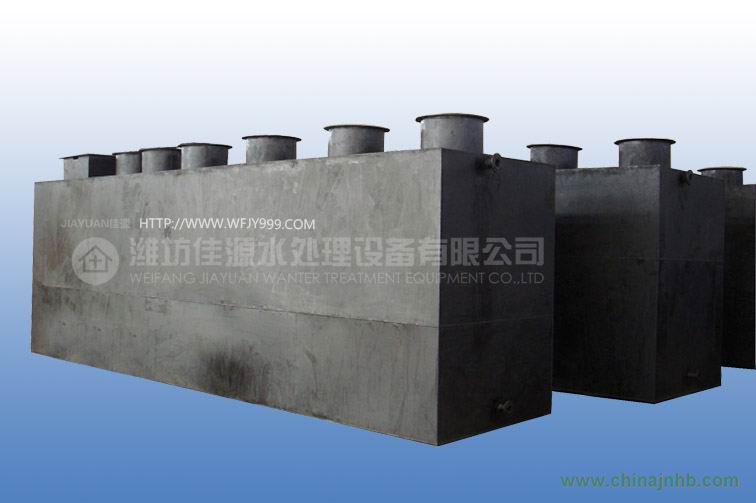

內蒙古地埋式一體化污水處理設備WSZ-10一體化污水處理設備

【適用范圍】
適用于住宅區、飯店、賓館、療養院、學校、礦山、工廠等生活污水處理的工業污水處理。

【設備特點】

可埋入地表下;全自動控制，不需人員管理;無污泥回流;操作簡單、維護方便;噪聲低，無異味;使用壽命長

【型號規格】本公司生產的埋地式生活污水處理設備，有WSZ-A型模塊式、WSZ-A型玻璃鋼兩大系列，處理量0.5～50m3/H共30多種規格。

一、 工藝說明

WSZ-A型設備的設計主要是針對生活污水和與之類似的工業有機污水及城市污水處理。其主要處理手段是采用目前較為成熟的生化處理技術——接觸氧化法，水質參數按一般生活水水質，進水BOD 20Omg/l，出水BOD 20mg/l指標設計，總共有六部份組成：(1)初沉池；(2)接觸氧化池；(3)二沉池；(4)消毒池、消毒裝置；(5)污泥池；(6)風機房、風機；如下：

(1)初沉池：設備初沉池為豎流式沉淀池，污水在沉淀池的上升流速為0.6-0.7毫米/秒，沉淀下來的污泥用空氣提至污泥池。（注：WSZ-A O.5-5m3/h不設初沉池）

(2)接觸氧化池：初沉后水自流至接觸池進行生化處理，接觸池分為三級，總停留時間為 1小時以上。加強型設備接觸氧化時間可達6小時，填料為新穎梯形填料。易結膜、不堵塞。填料比表面積為160m2/m3，接觸池氣水比在12:1左右。（注WSZ-A 0.5-5T/h，接觸池為二級）

(3)二沉池：生化后污水流到二沉池，二沉池為二只豎流式沉淀池，它們并聯運行。上升流速為O.3-0.4毫米/秒。排泥采用空氣提升至污泥池。（注WSZ—A0.5-5mT/h，污泥自流到污泥池中）

(4)消毒池及消毒裝置：消毒池按規范：“TJI4—74”標準為30分鐘，若是YI院污水，消毒池可增加停留時間至1-1.5小時，采用固體氯片接觸溶解的消毒方式，消毒裝置能根據出水量的大小不斷改變加藥量，達到多出水多加藥，少出水少加藥的目的。其它消毒裝置可另行配制。（注:如用于工業污水消毒池與消毒裝置可以不要)

(5)污泥池：初沉池、二沉池的所有污泥均用空氣提至 WSZ-A的污泥池內進行好氧消化。污泥池的清液回流至接觸氧化池內進行再處理。消化后剩余污泥很少，一般1-2年清理一次。清理方法可采用吸糞車從污泥池的檢查孔伸入污泥底部，進行抽吸外運即可。（WSZ-A 0.5-5T/h，污泥采用厭氧消化）

(6)風機房、風機：設備 WSZ-A的風機房設在消毒池的上方，進口采用雙層隔音，進風口有消聲器、風機過濾器，因此運行時無噪音。風機采用二臺L型羅茨鼓風機，能自動交替運行。單臺風機運行壽命30000小時左右。

二、基礎安裝、使用、維護

1、基礎：WSZ-A設備如放置在地坪以上，只需準備一塊與設備外形相同的混凝土地坪作為基礎?；A承壓必須大于4T/M2，也同時要求水平、平整。如WSZ-A設備埋設在地坪以下，基礎標必須小于或等于設備標高并保證下雨不積水，基礎一般是素混凝土（是否配筋視當地地質情況而定）。為提防設備上浮，基礎應預埋抗浮環。（詳見設備安裝圖）

2、安裝：根據安裝圖就位，各箱體依次就位，箱體的位置、方向不能放錯，互相間距必須準確，并連接好管道。設備就位后，應用繃帶把設備和基礎上的抗浮環聯接，以防設備上浮。

3、在設備中注入污水，檢查各管道有無滲漏，若無則在基礎內注入清水至30厘米-50厘米，即在箱體四周覆土，直至設備檢查孔，并平整地面。把電控柜控制線與水泵接通，電控柜與電源接通，接線時注意風機、電機的轉向，必須與風機所指方向相同。

4、調試：污水泵按額定流通量把污水抽入設備內，啟動風機進行曝氣，每天觀察接觸池內填料情況，如填料上長出橙色或黃色的一層膜，這一過程一般要7-15天。如是工業有機廢水，最好先用生活污水培養好生物膜后，再逐漸引入工業污水進行生物膜訓化。

5、設備維護保養：WSA-F設備必須建立一套定期保養制度。主要易損部件是風機與水泵，風機轉向不能搞反。一旦污水進入風機，必須清理，更換機油后方能使用。風機啟動前必須注意空氣閘門是否打開。風機每運行10000小時必須保養一次。水泵每運行5000-8000小時必須保養一次。

三、運行成本

1、電耗費用：每噸污水處理電耗計人民幣：0.435元。

2、人工費用：本污水處理管理要求簡單，可設兼ZHI人員。稍加培XUN即可。

3、藥劑費用：本處理系統不需加藥，此項為零。

4、結論：運行成本（不設專職人員）：0.435元

四、PLC電控說明

本工藝處理控制系統采用全自動PLC程序控制，其控制原理如下：

1、根據調節池液位自動啟、閉污水提升泵；

2、自動控制污泥泵定期回流；

3、風機、水泵均一用一備，自動切換；

4、當調節池無污水時，風機根據時間間隙曝氣；

5、當污水處理系統發生故障時自動報警。
