一、概述

長徑噴嘴主要用于電力行業高壓或高溫高壓場合，主蒸汽、主給水或減溫水均采用此典型設計，它具有量程比寬、耐沖擊、壓力損失小、使用壽命長、測量范圍大、測量精度等特點。長徑噴嘴按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定

適用范圍

  1、公稱直徑：50mm≤DN≤630mm

2、公稱壓力：PN≤32MPa

3、孔徑比：0.2≤β≤0.8

4、雷諾數范圍：10000≤ReD≤1×10 5、精度：0.5級，1級

5、取壓方式：徑距（D-D/2)取壓

6、噴嘴件安裝方式：配帶并焊接上、下游管段再按徑距（D-D/2)設置取壓孔·

7、執行標準：IS05167; GB/T2624

8、精確度：符合標準：±1.0 %

9、材質：上、下游管段按介質溫度可選碳鋼、合金鋼；不銹鋼等

　　噴嘴；不銹鋼304; 316等

結構形式

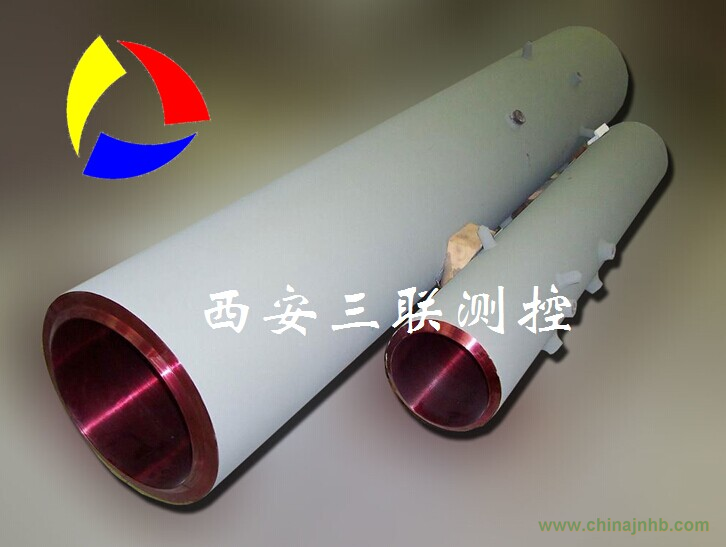

長徑噴嘴由入口收縮部分A、圓筒形喉部B和下游端平面C組成，其取壓方式采用D-D/2取壓。

長徑噴嘴有兩種形式：高比值噴嘴0.25≤β≤0.8

                    低比值噴嘴0.25≤β≤0.5

當β值介于0.25和0.5之間時，可采用任意一種結構形式的長徑噴嘴，具體結構形式見下圖
