一、概述

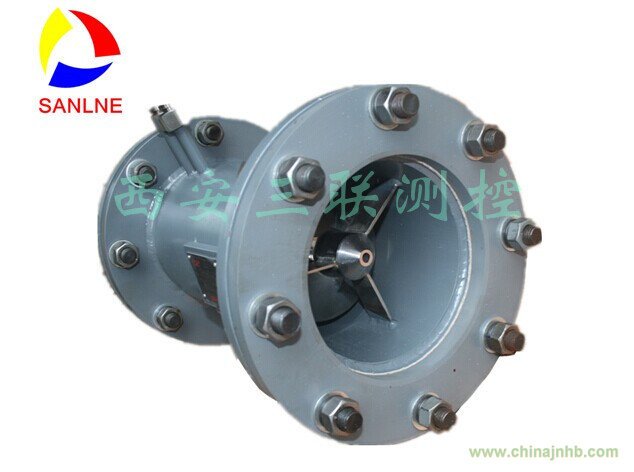

內錐流量計是利用節流效應來測量流量的，與其它節流體相比，它改變了節流布局，從傳統的中心孔節流改為環狀節流，即V錐傳感器是利用一流線型圓錐體懸掛在管道中心將流體逐漸收縮到管道內邊壁，這種新穎的節流效應使其具有自整流、自清洗、自保護特性。

二、工作原理

內錐流量計也是一種差壓式流量計，流體在測量管中流過V錐體時，在錐體前后形成流態局部收縮使流體流速加快，靜壓下降，在V錐體前后產生一定的差壓，如下圖所示。流速越快產生的差壓越大，通過測量差壓值即可測量計算出流體流量。其流量公式為：

式中：qm --質量流量Kg/h
qv --體積流量m3/h
ρ1--工作狀態下流體密度kg/m3
C--流出系數，由實際標定得出
β—等效直徑比
Ｄ—表體內徑mm
ｄ—V錐體直徑mm
ΔP--輸出差壓Kpa(ΔP =P+-P-)
ε--氣體可膨脹系數
在被測介質和V錐體確定后，與流量積算儀或計算機有關的實用公式為：

式中：K為儀表系數
ρ—工作狀態下流

三、技術特點

1、精度高：±0.5%當定制β<0.55的V錐時，最高精度可達±0.1%。
2、重復性好：0.1%。
3、輸出差壓穩定：V錐體尾部負壓端波動小。
4、測量下限低：輸出差壓最小值25Pa。
5、量程比寬：可達10：1～50：1。
6、永久壓損小：只有孔板的1/3～1/2，類似于文丘里管和渦街。
7、具有自整流功能：可測混相流。
8、具有自清掃功能：無雜物滯留，適用于臟污流測量。
9、安裝直管段短，上游0～3D，下游0～1D。
10、長期穩定性好：流體被逐漸收縮到管道內邊壁，對V錐體磨損小。
11、可測高溫流體：<600℃，其它流量計很難測量這樣高溫度的流體。

四、內錐流量計可以成功測量的流體

由于V錐流量傳感器具有自整流，自清洗，自保護的特性，所以可針對性地利用其特點測量下述流
體：
1、氣體
★ 煤氣：焦爐煤氣、高爐煤氣、城市煤氣、半水煤氣。
★ 天然氣：大口徑、低壓力、低流速、包括含濕量5%以上的天然氣。
★ 各種碳氫化合物氣體：烷烴類、烯烴類等氣體。
★ 氣壓站制造的各種氣體：氧氣、CO2、氬氣、氮氣、乙炔等。
★ 腐蝕性氣體：濕的氣、濕的氣體等。
★ 空氣機房制造的氣體：壓縮空氣、包括含水、含塵埃、含油滴的壓縮空氣。
★ 鍋爐房常見氣體：鼓風機風量、引風機風量、煙道氣等。
2、蒸汽
★ 飽和蒸汽
★ 過熱蒸汽；
3、液體
★ 油類：原油、燃料油、重油、含水乳化油、柴油、煤油等。
★ 水：原水、飲用水、自來水、工業生產用水等。
★ 有機溶劑：酒精、甲醇、乙二醇、二甲苯等。
4、特殊流體
以誠信贏得客戶以技術打動客戶以質量保證客戶

五、V錐傳感器選型需要提供的工藝參數

1、流體名稱
2、管徑（mm）
3、流量范圍及單位（包括最大最小流量、正常流量、刻度流量）
4、工作壓力、工作溫度
5、工況下流體密度（kg/m3）、粘度(mpa.s)
6、混合氣體的氣體容積百分比
7、差壓：差壓上限、允許最大壓損
