一、平衡整流型流量計產品概述：

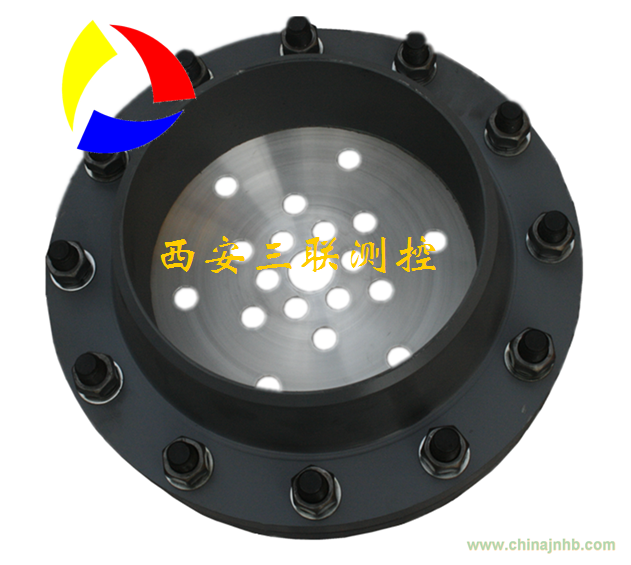

    平衡流量計是一種革命性的差壓式流量儀表，對傳統節流裝置進行了極大地改進，且該流量計具有平衡整流等顯著特征，傳統節流裝置只有一個流通孔徑，節流后使流體失去了理想狀態，其工作原理與其他差壓式流量計一樣，都是基于密封管道中的能量轉換原理：在理想流體的情況下管道中的流量與差壓的平方根成正比；用測出差壓值根據伯努利方程即可計算出管道中的流量。平衡流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布是基于特殊的公式和測試數據而定制的，稱為函數孔。當流體穿過圓盤的函數孔時，流體將被平衡整流，渦流被最小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。

二、平衡整流型流量計產品特點：


    1.測量精度高

    平衡整流型流量傳感器具有多孔結構的特點，能對流場進行平衡，降低渦流、振動和信號噪聲，流場穩定性大大的提高，表體采用特制的精密管道和專用取壓裝置，使精確度比傳統節流裝置提升了5－10倍。經過實流標定，傳感器精確度可達±0.3%、±0.5%，適用于貿易計量場合。

幾何尺寸檢驗，傳感器精確度可達±0.5%、±1.0%，適用于過程控制場合。加工重復性極高，與傳統節流裝置一樣，在實流標定數據基礎上，可以實現幾何尺寸檢定。


     2.直管段要求低

     平衡整流型流量傳感器能將流場平衡，調整穩定，且壓力恢復比傳統節流裝置快兩倍，大大縮短了對直管段的要求。大多數情況下直管段可以小至0.5D~2D，尤其對于特殊或昂貴的管道，采用平衡流量計可以省去大量的直管段。


     3.永久壓力損失低

     平衡流量計的對稱平衡設計，減少了渦流的形成和紊流摩擦，降低了動能的損失，在同樣的工況下，與傳統節流裝置比較，壓力損失較少了70%。

     4.量程比寬

     與傳統節流裝置相比,極大提高了測量量程比.研究結果顯示，雷諾數大于50000時，選擇合適的孔徑參數，平衡流量計無上限，根據工業測量實際應用的需要，常規測量量程比為10：1，選擇合適的參數可以做道30：1或更高。


     5.重復性和長期的穩定性好

     平衡整流型流量傳感器能將流場平衡穩定，使重復性大大提高,可達到±0.1%。

     平衡流量計多個流通孔分散受力，無銳角磨損，其β值長期保持不變，長期穩定性非常好；整個儀表無可動部件，使用壽命比傳統節流裝置延長了5－10倍。

     6.耐臟污不宜堵

     多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了死區的形成，保證臟污介質順利通過多個孔，減少了流體孔被堵塞的機會。


     7.測量范圍寬

     根據實驗結果，我們知道：平衡流量計的性能，使其流速可以從最小到音速，其最小雷諾數可低于200，最大雷諾數大于107；β值可選0.25～0.9。

     8.適用范圍

     平衡流量計工作溫度，壓力取決于管道和法蘭的材質和等級，工作溫度最高可達到850℃，最高可耐壓42MPa。

     適合極低溫流體LNG，液空氣，液氮，液氧，液氬，液化乙烯，液氫等，能有效防止氣化，測量效果最佳。

     平衡整流型流量計可以測量汽液兩相、漿料、甚至固體顆粒測量，還可以測量雙向流。

     平衡整流型流量計左右完全對稱，因此可以十分方便地測量雙向流。

三、平衡整流型流量計技術參數：


     1、管徑范圍：DN15~DN3000

     2、精度：±0.3%、±0.5%、±1%；

     3、直管段要求：0.5D~2D；

     4、永久壓損：孔板的1/3~1/4；

     5、量程比：10：1，合適的工況數據可以做到更寬；

     6、重復性：0.1%；

     7、Re范圍：200~107；

     8、β范圍：0.25~0.9；

     9、溫度范圍：金屬管道能承受的溫度，最高可達850℃；

     10、壓力范圍：金屬管道能承受的壓力，最高可達42MPa；

     11、可以測量雙向流。
