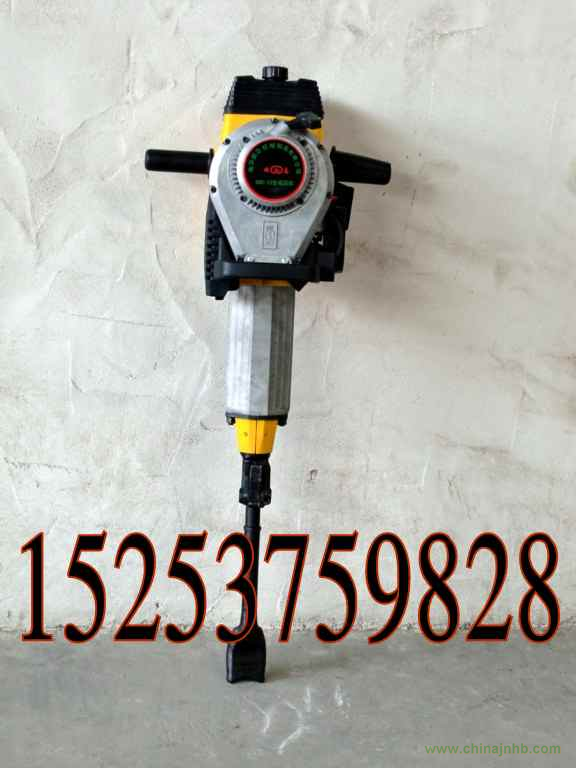

先進的內燃搗固鎬，BH23威克手提內燃搗固鎬，SND-23汽油搗固機，破碎鎬

手提內燃搗固鎬基本參數規格

整機尺寸（長×寬×高）mm      450×340×790

發動機型式 單缸、風冷 、二沖程

排量（ml） 80

無工具質量(kg)  23

沖擊頻率(l/min)  1300

沖擊能量（J）   55

離合轉速(r/min) 2500±250

怠速(r/min)  1800±180

工作轉速(r/min) 4250

燃油      汽油和機油容積混合比（25～30）:1

油箱容積（L）  2.4

沖擊系統潤滑脂       鋰基潤滑脂

手提內燃搗固鎬產品基本說明

內燃搗固鎬主要特點

  （1）該機器采用1E45F-3A汽油機作為動力，功率強勁，工作效率高；

  （2）結構緊湊合理，外型美觀，攜帶方便，操作舒適；

  （3）使用安全，維修方便。

2. 威克內燃搗固鎬主要用途

（1）    在公路建設和土木工程中的破碎和拆除工作；

（2）    在鐵路施工中，搗振鐵軌下方的碎石；

  （3） 通過更換不同的機具，該機器可進行各種破碎、鏟鑿、挖掘、搗實等工作；

內燃搗固鎬結構特征及工作原理

1. 結構特征（圖一）

（1）    油箱。貯存燃料。

（2）    發動機。輸出動力，通過離合器與曲軸箱連接。

（3）    減速箱。齒輪減速，傳遞扭矩。

（4）    搗固鎬。工作部件，可根據作業情況更換不同的工具。

2. 工作原理

  發動機動力由被動盤傳遞到減速箱，經齒輪減速后，通過曲軸齒輪的轉動，帶動連桿、活塞、內筒上下運動，撞擊搗固鎬，將能量傳給搗固鎬，搗固鎬對物體進行高頻率、高能量的沖擊，實現對作業物體的破碎與搗固。

內燃搗固鎬安全操作

1. 安全注意事項（請認真閱讀和理解）

警告：如果使用得當，本機器將是一個易于掌握的、高效的工程機械；如不正確使用或沒有適當的預防措施時，它可能具有一定的危險性。為了安全起見，請嚴格遵守本說明書中的各種規則。

（1）只有具備搗固機操作知識、身體健康的成年人才能操作本機器。

（2）禁止穿戴領帶、手鐲或其他可能被發動機纏繞的飾物。穿戴好手套、防護眼鏡以及護耳用具等勞保用品。

（3）起動機器或工作過程中，工作區域內不許有旁觀者或動物。

（4）工作時應始終站在安全位置。

（5）機器運輸、轉移過程中必須停止運轉發動機。

（6）每次使用前應檢查機器的各種安全裝置。

（7）不要使用損壞的或不正確維修和組裝的機器。不要拆除或損壞機器的各種安全裝置。

（8）除進行例行的保養外，不要自行拆卸和修理機器。如有必要，請到專業維修處或授權經銷點維修。

（9）不要在帶電設備附近使用。

（10）汽油機排出的廢氣含有有毒的一氧化碳，避免吸入。決不能在封閉的室內或通風不良的地方使用。

（11）嚴禁急加速和急停車,以免損壞機器。

（12）只能出借機器給有熟練操作經驗并能正確操作的人。務必將使用說明書一同出借，并告之使用前必須閱讀使用說明書。

（13）請妥善保管好本說明書，以便使用時查閱。
