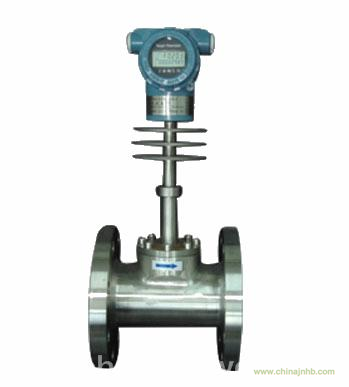

靶式流量計

產 品 說 明

WF-XY系列靶式流量計的結構形式：

1、插入式    2、法蘭管道式     3、對夾式      4、在線可拆裝式

5、管錐螺紋  6、卡箍式         7、高/低溫型      8、溫壓補償型

靶式流量計工作原理
    WF-XY系列靶式流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。

當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力（kg）
      Cd——物體阻力系數
      A ——阻流件對測量管軸向投影面積(mm2)
      ρ ——工況下介質密度（kg/m3）
      v ——介質在測量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。

XY系列智能流量計以其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。

 ◆ 管徑范圍寬：Φ15~Φ2000至更大；
 ◆ 溫度范圍廣：-196 ~ 500℃；
 ◆ 適用多種介質：氣體、液體（包括高粘度液體、原油、漿體）、蒸汽；
 ◆ 適用于低流速介質，其可測量流速為0.08m/s。

 WF-XY系列靶式流量計參數

WF-XY系列靶式流量計產品特點
 ● 無可動部件，耐臟污，安裝簡便免維護
 ● 可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
 ● 整機全密封無死角，無任何泄漏點，可耐42MPa高壓
 ● 壓力損失小，僅為標準孔板的1/2△P左右
 ● 傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
 ● 適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流
 ● 具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
 ● 具有一體化溫度、壓力補償，直接輸出質量或標方
 ● 具有可選小信號切除、非線性修正、濾波時間可選擇
 ● 計量準確，精度可達到0.2~1.5%
 ● 重復性好，一般為0.05～0.08%，測量快速
 ● 儀表內設自檢程序，故障現象一目了然
 ● 抗干擾，抗雜質能力特強
 ● 多種輸出形式，能遠傳各種參數
 ● 抗震動性強，一定范圍內可測脈動流

WF-XY系列靶式流量計安裝注意事項

不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。
