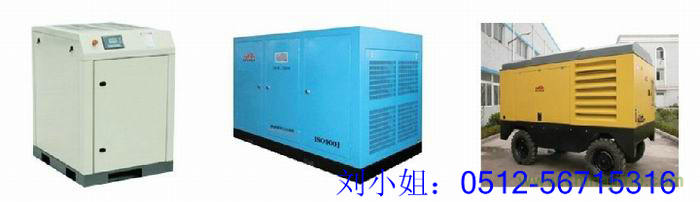

螺桿式空氣壓縮機
空壓機氣源系列
◆產品特點 Product features
1. 電機是特質的低轉速壓縮機專用電機，SKF軸承，絕緣等級F級，防護等級IP54，確保無故障運行。效率較同類產品高3-5%。
2. 油過濾器采用航空用高端材料過濾的旋裝式油過濾器，效果比常規濾芯高20%,有效延長主機正常使用壽命。
3. 超大容量的油氣分離器，品質優越的油氣分離元件和氣、液過濾元件，配以設計先進的三次油氣分離，含油量控制在3ppm以下，保證壓縮空氣的高質量。
4. 采用具有較高的容塵能力和較低的流動阻力設計，可濾除空氣中的微小固體顆粒，除塵效果達99.5%，確保系統的各個零部件的功能正常運行和經濟的使用壽命。
5. 設計先進的進氣閥，近期調整范圍0-100%，容調閥調節，壓力損失小，動作穩定，壽命長。
6. 世界頂級螺桿機、高效率、低轉速，轉子采用第三代5：6齒形，全球最佳的型線設計，低噪音、低耗能、低維護費用，最佳的可靠性和使用壽命。
◆主要技術參數 Main technical parameters
型號Type
|
DSR-10A
|
DSR-15A
|
DSR-20A
|
DSR-25A
|
DSR-30A
|
DSR-40A
|
DSR-50
|
排氣量/排氣壓力
Exhaust quantity / exhaust pressure
(m3/min/Mpa)
|
1.2/0.7
|
1.7/0.7
|
2.4/0.7
|
3.1/0.7
|
3.8/0.7
|
5.2/0.7
|
6.4/0.7
|
1.1/0.8
|
1.6/0.8
|
2.2/0.8
|
2.9/0.8
|
3.5/0.8
|
5.0/0.8
|
6.1/0.8
|
0.95/1.0
|
1.4/1.0
|
2.0/1.0
|
2.7/1.0
|
3.2/1.0
|
4.3/1.0
|
5.7/1.0
|
0.8/1.3
|
1.2/1.3
|
1.7/1.3
|
2.2/1.3
|
2.9/1.3
|
3.7/1.3
|
|
電動機 Motor
|
7.5
|
11
|
15
|
18.5
|
18.5
|
22
|
30
|
37
|
1480
|
1480
|
1480
|
1480
|
1480
|
1480
|
1480
|
1480
|
電壓VoltageV / 頻率FrequencyH
|
380/50
|
啟動方式Start way
|
Y-△啟動 Start with
|
噪音DB Noise DB(A)
|
68±2
|
70±2
|
72±2
|
出口管徑Diameter of the export pipe(Inch)
|
1/2"
|
3/4"
|
1.5"
|
1"
|
1"
|
1.5"
|
1.5"
|
使用環境溫度The environment temperature(℃)
|
-5℃～+45℃
|
排氣溫度Exhaust temperature(℃)
|
風冷<環境溫度+8℃ Air-cooled < Exhaust temperature+8℃
|
外形尺寸
Appearance and size
|
長L(mm)
|
900
|
900
|
900
|
1100
|
1100
|
1300
|
1300
|
寬W(mm)
|
900
|
900
|
900
|
1100
|
1100
|
1150
|
1150
|
高H(mm)
|
1200
|
1200
|
1200
|
1280
|
1280
|
1600
|
1600
|
重量 Weight(kg)
|
450
|
500
|
560
|
580
|
620
|
980
|
1020
|
螺桿式空氣壓縮機
◆ 主要技術參數 Main technical parameters
型號Type
|
DSR-160
|
DSR-75A
|
DSR-100A
|
DSR-125A
|
DSR-150A
|
DSR-180A
|
DSR-220
|
排氣量/排氣壓力
Exhaust quantity / exhaust pressure
(m3/min/Mpa)
|
8.0/7.0
|
10.5/0.7
|
13.6/0.7
|
16.3/0.7
|
20.3/0.7
|
24/0.7
|
28.0/0.7
|
7.7/0.8
|
9.8/0.8
|
13.3/0.8
|
16/0.8
|
19.4/0.8
|
23/0.8
|
26.5/0.8
|
7.0/1.0
|
8.7/1.0
|
11.6/1.0
|
14.6/1.0
|
17.3/1.0
|
20/1.0
|
22.5/1.0
|
5.8/1.3
|
7.6/1.3
|
98/1.3
|
12.3/1.3
|
14.6/1.3
|
18/1.3
|
20.1/1.3
|
電動機Motor
|
功率Power(KW)
|
45
|
55
|
75
|
90
|
110
|
132
|
160
|
轉數Revs(rpm)
|
1480
|
1480
|
1480
|
1480
|
2980
|
2980
|
2980
|
電壓 VoltageV / 頻率FrequencyH
|
380/50
|
啟動方式Start way
|
Y-△啟動 Start with
|
噪音DB Noise DB(A)
|
72±2
|
73±2
|
75±2
|
75±2
|
出口管徑 Diameter of the export pipe(Inch)
|
1.5"
|
2"
|
2"
|
2"
|
3"
|
3"
|
3"
|
使用環境溫度 The environment temperature(℃)
|
-5℃～+45℃
|
排氣溫度 Exhaust temperature(℃)
|
風冷<環境溫度+8℃ Air-cooled < Exhaust temperature+8℃
|
外形尺寸
Appearance
and size
|
長L(mm)
|
1425
|
2000
|
2000
|
2000
|
2540
|
2540
|
2540
|
寬W(mm)
|
1235
|
1450
|
1450
|
1450
|
1640
|
1640
|
1640
|
高H(mm)
|
1720
|
1620
|
1660
|
1660
|
1860
|
1860
|
1860
|
重量 Weight(kg)
|
1085
|
2200
|
2300
|
2800
|
4000
|
4500
|
4800
|
|
|
|
|
|
|
|
|
|
|
冷凍式空氣干燥機
◆ 工作原理 Working principle
冷干機是根據冷凍除濕原理，利用全封閉壓縮式制冷系統，對經空壓機排出的壓縮氣體冷卻降溫，使其中所含的大量飽和水蒸氣、油霧凝結液滴，經過經汽水分離后由自動排水器排出，在較高溫度的飽和壓縮氣體進入冷干機的預冷器，在預冷器中與來自蒸發器的干冷氣體進行熱交換，降低溫度后進入制冷系統的蒸發器，與冷媒汽進行第二次熱交換，使本身溫度降到接近于冷媒的蒸發溫度，在兩次降溫過程中，壓縮氣體中的水蒸汽得以凝結成液態水滴并隨氣流進入氣水分離器，分離下來的液態水經自動排水器排出機外，溫度較低的干燥壓縮氣體進入預冷器，與剛進入的濕飽和氣體進行熱交換，使本身溫度得到提高，從而在冷干機排氣口得到含水量較低（即露點較低）、相對濕度也很低的干燥壓縮氣體。冷凍式干燥機由于工作可靠、管理方便、運行費用低廉而成為各行業空壓站房凈化設備的首選機型。
