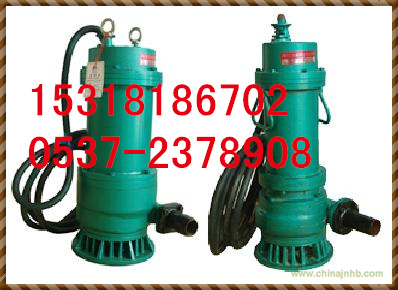

BQW礦用隔爆型潛污水電泵

一、概 述

1、使用范圍

   本說明書依據GB9969.1—1998《工業產品使用說明書總則》編寫。BQW系列礦用隔爆型潛污水電泵是按MT/T 671—2005《煤礦用隔爆型潛水電泵》；GB 3836.1—2000《爆炸性氣體環境用電氣設備，第1部分：通用要求》；GB 3836.2—2000《爆炸性氣體環境用電氣設備，第2部分：隔爆型“d”》標準要求設計生產的。它主要用于輸送含懸浮煤粉的煤水。其使用范圍，流量20m3/h～500m3/h，揚程13～660 m。其主要特點是電泵體積小，移動方便，便于安裝，使用可靠。

2、型號說明

  舉例說明：BQW20-13.3×3-5.5

     B --礦用隔爆型

     Q --潛水電泵

     W --污水污物

     20--電泵額定流量，單位為立方米每小時（m3/h）

     13.3--額定單級揚程，單位為米

     3--級數

     5.5--電動機額定功率，單位為千瓦（kW）

    YBQW－5.5

    YBQW--礦用隔爆型潛污水電泵用電動機

    5.5--電機功率（kW）

   3、電泵防護型式為GB/T 4942.1—2001規定的“IP×8”。

   4、電泵的防爆標志為“ExdI”。

   5、電泵用隔爆型三相異步電動機為充水式。

   6、使用條件：

   電泵在下列條件下使用應能正常運行

   a)淺水中（水位不低于吸水網罩）和潛入水中（潛入深度不超過70m）；

   b)輸送介質溫度應不超過40℃；

   c)輸送介質PH值在4～10范圍內；

   d)含固體顆粒的介質，其體積濃度一般不超過2%；

   e)工作環境溫度0～40℃；

   f） 介質中固體最大粒徑不大于泵流道過流斷面最小尺寸的50%；

     二、 結構特征與工作原理

    水泵葉輪采用閉式結構，其型式為離心式和混流式。殼體采用徑向式導葉，水泵軸與電機軸采用套筒式聯軸器連接；水泵進水節與電機連接段用4個螺栓連接，它具有同心度高，使用可靠等特點。
