功能與使用范圍

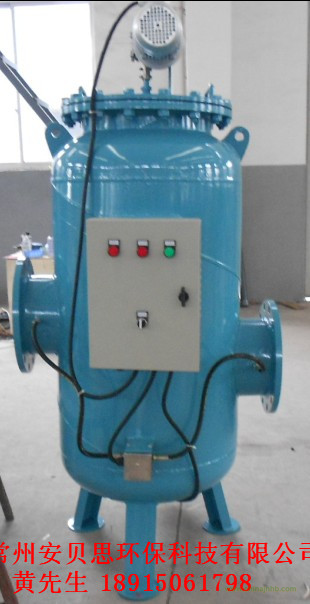

直角式過濾器為多功能系統部件，具有過濾功能。過濾器自潔能力強，不用經常清掃過濾網。對水系統中的氧化鐵皮、老垢、污泥和空氣等雜質進行有效的排除，以充分發揮和保證水質的清潔。該產品廣泛應用于工業冷卻水系統、空調水系統、熱交換水系統、生產生活熱水供應系統、熱水采暖鍋爐水系統等。
主要技術參數
（1）壓力范圍：0.6、1.0、1.6MPa;
（2）最高使用溫度：95℃;
（3）規格型號：DN80-DN600；
（4）流量范圍：15-2800m3/h；
（5）過濾網常用規格：8、10、14、20、30、70、150目/寸；
（6）排污率：99%；
（7）特殊規格按用戶要求特制。
水過濾器規格型號
|
規格
|
參考流量（T/h）
|
A
|
D
|
B
|
H
|
|
50
|
5-7
|
340
|
159
|
150
|
25
|
|
65
|
8-11
|
390
|
159
|
150
|
25
|
|
80
|
15-20
|
440
|
219
|
180
|
25
|
|
100
|
25-35
|
490
|
273
|
210
|
25
|
|
125
|
45-60
|
560
|
325
|
240
|
40
|
|
150
|
60-85
|
640
|
377
|
260
|
40
|
|
200
|
90-130
|
730
|
426
|
300
|
40
|
|
250
|
150-260
|
820
|
470
|
320
|
50
|
|
300
|
250-400
|
930
|
500
|
340
|
50
|
|
350
|
450-650
|
1060
|
600
|
390
|
50
|
|
400
|
650-900
|
1200
|
700
|
450
|
65
|
|
450
|
900-1100
|
1310
|
800
|
500
|
65
|
|
500
|
1150-1500
|
1420
|
900
|
560
|
65
|
|
550
|
1300-1700
|
1510
|
900
|
570
|
80
|
|
600
|
1600-2000
|
1570
|
1000
|
650
|
80
|
|
650
|
1900-2300
|
1660
|
1000
|
650
|
80
|
|
700
|
2200-2700
|
1710
|
1100
|
700
|
80
|
產品特點
1、立式、臥式隨意，占空間面積小；
2、進出口夾角有0°，90°，180°，270°。任意角度，機房布置靈活；
3、有自潔濾網功能，不需開蓋清理濾網；
4、 減少系統腐蝕，保護水泵葉輪；
5、 容納污垢容量大；
6、 部件阻力小；
7、 污物增加系統阻力不變；
8、 形式多，有T型、直角型、Ⅰ型、Ⅱ型各種形式中心磁場強度：4000-5000高斯。
安裝事項：
1）安裝時應注意使殼體上的箭頭方向（水平或向下與介質的流動方向一致）；
2）最好設置旁通管路，以便在過濾器進行清洗或發生故障時不影響系統的正常運行；
3）過濾器與水處理器設備配套使用時，應安裝在水處理設備進水口之前。
|
