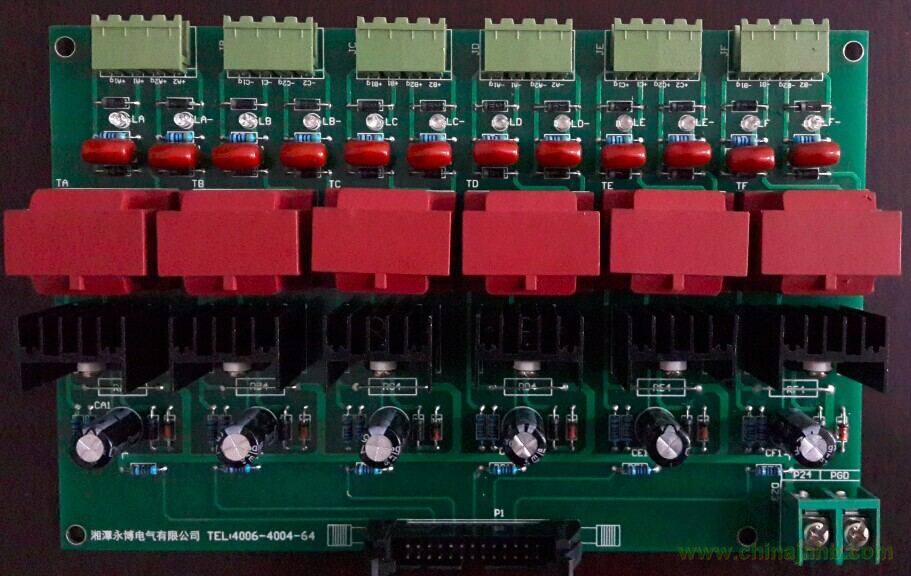

電解大功率整流設備控制觸發脈沖板
一、產品簡介
電解大功率整流設備控制觸發主板適用于KGHS-(W2)大功率電解整流器觸發控制。可做為設備主板更換或湘潭整流柜內的控制改造等
二、產品特點
本電解用大功率整流控制板由整流主板和整流主電源板組成，通過排插聯接，可帶電拔插，配合PLC和觸摸屏完成整流智能控制。
可控硅觸發板數控板采用USA INTEL公司的16位單片機80c196及WSL公司的最新PSD8XX外圍芯片組成全數字控制核心。高度數字化軍工品質設計集開環調壓、閉環恒壓和恒流三種調節方式于一體
具有三相全控橋式整流、三相半控橋式整流、雙反星整流觸發方式，可觸發5000A以下的可控硅，適用于工業各領域的電壓電流調節的阻性負載、感性負載、容性負載等各種負載類型，廣泛應用于直流電機調速、電解電鍍、充放電、三相晶閘管電源、電加熱溫控等設備。
脈沖板可擴展大功率并聯多只觸發可控硅，采用無脈沖變壓器結構大大提高脈沖前沿陡度，均穩等
數據通迅：PLC的通迅端口訪問數控主板，將數控主板的設定參數，以及運行數據采集到PLC，并通過通信口將數據傳給上位工業計算機。實現遠程工業計算機的遠程控制。
