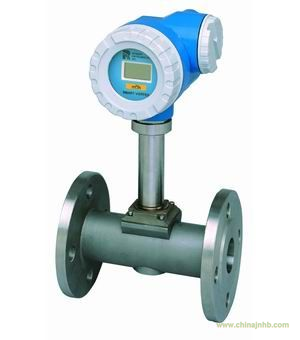

采暖水流量計 www.abg58.com/abg188-Products-7519547

采暖水流量計原理與結構：

根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成比例，其值為：

式中：E=KBVD

E-感應電勢；

K-與磁場分布及軸向長度有關的系數。

B-磁感應強度；

V-導電液體平均流速；

D-電極間距；（測量管內直徑）

傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波及一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出，報警輸出及頻率輸出，并設有RS-485等通訊接口。

采暖水流量計特點：

測量管內無阻流件，壓力損失為零，不易堵塞。

只要合理選用電極及襯里材料，即可達到耐腐蝕、耐磨損的要求。

測量結果與液體的壓力、溫度、密度、粘度、電導率（不小于最低電導率）等物理參數基本無關，不受環境影響，所以測量精度高、工作穩定、可靠。

采用現代模擬信號轉換技術和高性能超大規模集成芯片，對信號進行隔離、濾波、放大及數字處理。精確顯示測量結果。

具有測量值斷電保護及過量程報警功能，可對傳感器內流體的流向進行設置，因而傳感器安裝不受液體流動方向限制，可實現雙向測流。

采用帶背光點陣式雙排流量顯示器，同時顯示瞬時流量、累積流量，并能顯示工作狀態、參數、計量單位等。

采暖水流量計的量程范圍寬（最大流量/最小流量），正常適用范圍20：1，一般30：1或更大。

儀表配置有多種輸出功能、可與計算機、單元組合儀表配套，可完成打印、通訊和聯網的要求。
