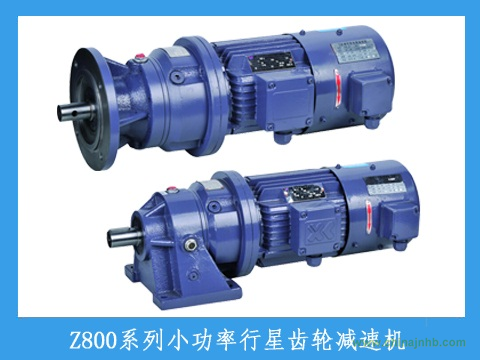

Z800中小功率行星齒輪減速機

概述

行星齒輪傳動，它具有普通齒輪傳動的高效，工作平穩可靠，傳動精度高等特征外，由于采用了行星內齒合結構，在傳遞動力時有效的利用的功率的分流和輸入、輸出的同軸性，因而與普通齒輪傳動相比，具有結構緊湊，體積小，重量輕，承載能力強，傳動比大等優點。正基于這些功用，行星齒輪傳動正作為現代機械傳動中的重要傳動技術，廣泛應用于輕工紡織，環保工程，石油化工，食品制藥，機床設備等傳動機構上。

Z800系列行星齒輪減速機通過優質合金材料，科學的工藝流程，嚴謹?shù)馁|(zhì)量控制，以其優良的品質而得到國內外客戶的廣泛應用。

傳動原理

傳動工作時電機帶動輸入中心齒輪（太陽輪）傳動，驅動相齒合的行星輪；行星輪通過行星架，自轉于固定機座上的內齒圈，并作公轉運動，帶動行星架輸出動力至下級中心齒輪

特點

與普通齒輪傳動相比，減速比能提高20%；結構緊湊，承載力大，

技術參數：

速比范圍：3.57-900

扭矩范圍：30-1000N.M

功率范圍：0.25-75KW

結構形式：

法蘭安裝

臥式地腳安裝

Z800行星齒輪減速機主要型號有：

一級：Z810  Z811   Z813  Z815  Z817  Z819

雙級：Z820  Z821   Z823  Z825  Z827  Z829

三級：Z830  Z831   Z833  Z835  Z837  Z839
