產品說明：

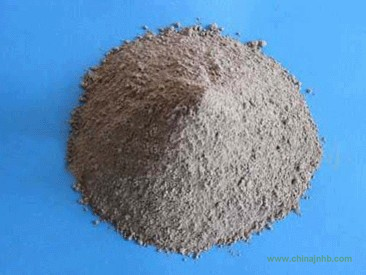

2 陶瓷纖維澆注料，是陶瓷纖維棉為骨料，加入各種填料、結合劑、添加劑等材料制成。不僅具有定形纖維制品的優良的性能，并因其良好的施工性能和力學性能，進一步拓寬陶瓷纖維制品的應用領域。
2 陶瓷纖維澆注料具有施工方便、迅速，特別適用于形狀復雜的壁襯，施工容易，爐壁整體性強，應用效果優良
二、技術特性
2 低導熱率、低熱容量、抗熱震、優良的耐壓、抗折性能使其具有優良的抗風蝕、抗磨損、抗沖擊、性能和一定的承重能力；對窯爐氣氛適應性強；爐壁澆注后4—8小時即可脫模，并具有一定硬度。
三、產品應用：
2 工業窯爐壁襯或高溫工業窯爐背襯隔熱。鋼包烘烤蓋的整體澆注；高溫管道壁襯
2 連續加熱爐、井式爐、罩式爐、爐門、看火孔、燒咀磚等普型、異型預制成型件
2 盛鋼桶蓋、有色、黑色金屬熔溝、槽
四、技術指標:
|
 品名
型號
|
陶瓷纖維隔熱澆注料
|
陶瓷纖維耐火澆注料
|
|
|
GLNC-297
|
GLNC-397
|
GLNC-497
|
GLNC-597
|
|
|
最高使用溫度
|
1050
|
1150
|
1250
|
1350
|
|
|
長期使用溫度
|
1000
|
1100
|
1200
|
1300
|
|
|
化學成分
(%)
|
Al2O3
|
≥30
|
≥35
|
≥40
|
≥40
|
|
Si O2
|
≥30
|
≥40
|
≥35
|
≥35
|
|
體積密度
（kg/m3）
|
濕 態
|
1150—1250
|
1150—1250
|
1250-1350
|
1250-1350
|
|
110℃*24h 干燥后
|
550
|
600
|
600
|
700
|
|
燒 后
|
500（1000℃*3h）
|
550（1000℃*3h）
|
550（1200℃*3h）
|
550（1300℃*3h）
|
|
熱導率
（W/m.k）
|
平均溫度400℃
|
0.115
|
0.118
|
0.150
|
0.171
|
|
平均溫度600℃
|
0.116
|
0.155
|
0.175
|
0.195
|
|
平均溫度800℃
|
|
0.185
|
0.195
|
0.221
|
|
冷態抗折強度
(Mpa)≥
|
110℃*24h 干燥后
|
0.4
|
0.4
|
0.5
|
0.5
|
|
燒 后
|
0.4(1000℃*3h)
|
0.4(1100℃*3h)
|
0.4(1200℃*3h)
|
0.4(1300℃*3h)
|
|
冷態耐壓強度
(Mpa)≥
|
110℃*24h 干燥后
|
0.5
|
0.5
|
0.6
|
0.6
|
|
燒 后
|
0.4(1000℃*3h)
|
0.5 (1100℃*3h)
|
0.5(1200℃*3h)
|
0.6(1300℃*3h)
|
|
加熱線收縮（%）≤
|
3（1000℃*24h）
|
3（1100℃*24h）
|
3（1200℃*24h）
|
3（1300℃*24h）
|
|
|
初凝時間（min）≥
|
60
|
60
|
60
|
60
|
|
|
脫模時間（h）
|
3—8
|
3—8
|
3—8
|
3—8
|
|
