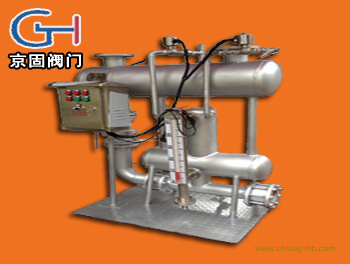

疏水自動加壓器簡介：
疏水自動加壓器（冷凝水自動泵）是一種新型凝結水輸送裝置，結構簡單，不用電機作動力自動啟停，運行可靠，使用維修方便。與常規以水泵為動力的凝結水回收裝置相比運行費用低，具有較好的節能效果，值得推廣。
疏水自動加壓器特點：
1、疏水自動加壓器無泵無電機，以蒸汽或壓縮空氣為動力，自動進行冷凝水回收。
2、疏水自動加壓器能加壓0℃~170℃無腐蝕清潔液體。可在多種條件下把凝結水加壓送回鍋爐房或再利用，從而大幅度提高回水率和充分利用二次蒸汽。一般情況下可節約蒸汽14~22%，若以連續用汽量1噸／時計，每年可節約蒸汽1200噸，半年即可收回設備費用。
3、疏水自動加壓器排出的凝結水為壓力滿流，不產生二次蒸汽。凝結水管管徑比汽水混合狀流動的 余壓水管管徑小48~67%，可節約管材1/3，并能減少管道的大氣腐蝕。
4、疏水自動加壓器體積小，可分散或集中設置于墻邊或地坑中，土建工程量小，構造簡單，安裝方便，維修容易。
5、疏水自動加壓器運行中無噪聲，無振動、性能穩定可靠。
疏水自動加壓器結構及工作原理：
疏水自動加壓器由水室、加壓室、控制管及控制系統組成。
●水 室：用于汽水分離和儲存一部分凝結水，并將凝結水輸送加壓室。
●加壓室：當加壓室裝滿凝結水時，在蒸汽或壓縮空氣作用下將其加壓輸出。
●控制管：側裝液位控制顯示器。當液位達到控制器高點時，進氣口打開，隨后排氣口關閉，加壓氣體進入加壓室，凝結水通過止回閥受壓排出；當液位達到控制器低點時，進氣口關閉，隨后排氣口打開，加壓氣體被隔斷，同時加壓室內余氣排出，凝結水受重力作用，從水室通過止回閥進入加壓室。
●控制系統：自動控制、自動運行、無人值守。
疏水自動加壓器型號說明：
疏水自動加壓器基本參數表：
基本參數
|
單位
|
SZP－1
|
SZP－2
|
SZP－4
|
SZP－6
|
SZP－8
|
SZP－10
|
SZP－15
|
額定排水量
|
M3/h
|
1
|
2
|
4
|
6
|
8
|
10
|
15
|
額定加壓汽（氣）體壓力高于排水揚程
|
MPa
（Kgf/cm2）
|
0.098
（1.0）
|
最小加壓汽（氣）體壓力高于排水揚程
|
MPa
（Kgf/cm2）
|
0.049
（0.5）
|
最大加壓汽（氣）體壓力
|
MPa
（Kgf/cm2）
|
0.98
（10）
|
水箱工作壓力
|
MPa
（Kgf/cm2）
|
0.098
（1.0）
|
加壓室、控制室工作壓力
|
MPa
（Kgf/cm2）
|
0.98
（10）
|
最高排水揚程
|
MPa
(m水柱)
|
0.39
( 40 )
|
被加壓液體溫度
|
℃
|
0～170
|
加壓每立方米水耗蒸汽量
|
Kg
|
( ～4 )
|
外形尺寸
|
長
|
mm
|
900
|
900
|
1500
|
1500
|
1800
|
1800
|
2400
|
寬
|
mm
|
850
|
850
|
900
|
1000
|
1000
|
1100
|
1100
|
高
|
mm
|
1135
|
1135
|
1500
|
1570
|
1570
|
1570
|
1650
|
凈重
|
Kg
|
280
|
320
|
380
|
400
|
650
|
700
|
1200
|
注：以上外形尺寸僅供參考，具體以雙方簽訂合同為準。（根據設備安裝位置設計，我司可另出圖紙參考）
疏水自動加壓器選用方法：
1、疏水自動加壓器的加壓汽（氣）體最大壓力≤1.0Mpa,若壓力超過1.0Mpa,應設減壓裝置。疏水自動加壓器最佳工作壓力為：0.3~0.6Mpa.
2、加壓蒸汽壓力：P1≥P2+ 0.1Mpa.
式中，P1--加壓蒸汽壓力Mpa,P2--排出口壓力Mpa.
3、排出口壓力：P2=0.01(H+h)+P Mpa
式中，H--疏水自動加壓器后管道最高高度（m）;h--疏水自動加壓器后管道阻力（mH2O）;P --儲存輸送回凝結水末端設備（回水箱、給水箱、除氧水箱）的壓力Mpa.
式中，h值可由設計決定，也可參考下式計算：h=1.4RL。式中，R為比摩阻，L為管長（m）1.4為局部阻力系數。
疏水自動加壓器安裝、使用及維護：
1、采用疏水自動加壓器時，在各用汽設備的凝水管道上應裝設疏水閥并盡量接近用汽設備，且使疏水自動加壓器的上部水室低于凝結水系統，以利于凝水順暢的流入疏水加壓器的水室。
2、疏水自動加壓器安裝場地面積以疏水加壓控制管方向加1.2~1.5米，其他三方面各加0.5米為宜。凝結水能流入設備即可。（注：凝結水在有余壓下，自動加壓器可與用汽設備放置同一平面或略高于用汽設備）。
3、如果有多路凝結水回到同一凝結水回收器，各凝結水管是從高壓向低壓依次排列，具體方案可以向本公司咨詢。
4、本產品自配電控柜，一般電控柜直接安裝在本裝置上，也可根據用戶實際情況布置，做成掛壁式。
5、為避免能源浪費，請用戶自行將疏水自動加壓器保溫，若安裝于室外，則應考慮防雨性能。保溫材料厚度同蒸汽管道厚度相同。
6、接管前，應對疏水自動加壓器內部進行清洗，清除管道中雜物，方可投入運行。
7、每年定期打開排污口，將雜物清除。
疏水自動加壓器訂貨須知：
謝謝您選用本公司疏水自動加壓器，請您在訂貨時提供以下原始資料：
1、凝結水來源；
2、凝結水最大回水量（m3/h）;
3、回水溫度;
4、回水壓力;
5、蒸汽源壓力；
6、輸送揚程；
7、安裝位置；
8、凝結水送往何處；
9、其它特殊要求（絕緣、防爆）。
疏水自動加壓器現場加工圖：
