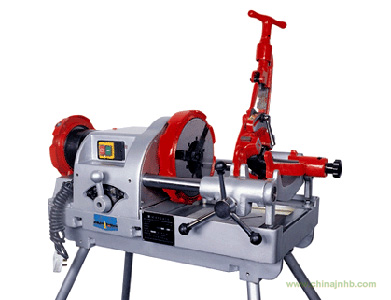

Z1T-N50型多功能電動切管套絲機 多功能電動切管套絲機 電動切管套絲機 套絲機
自主研發電動切管套絲機，Z1T- N50電動切管套絲機，銷量最大的電動套絲機
Z1T- N50電動切管套絲機產品基本說明
……………………………………………………………………………………………………
型號 ： Z1T- N50：1/2-2英寸口徑 （切管、套絲、倒內角）
型號： Z3T- N100 1/2” -4”英寸 （切管、套絲、倒內角）
本機造用于1/2-2英寸口徑的各種水、電、氣管的切斷、套絲及內孔倒角。具有自動套切標準圓錐管螺紋的仿形裝置，可靠的夾緊機構，先進的冷卻潤滑系統。備有套制公制螺紋的附件裝置，是各建筑、管道、設備安裝等行業保證工程工程質量、加快工作效率、減輕勞動強度的理想設備。
體積小，750瓦強力馬達
易使用，作業高效、方便
簡易的管徑尺寸和螺紋長度調節功能
特殊的滲氮熱處理，使得齒輪箱齒面耐磨性增強
簡易刮刀設計
Z1T- N50電動切管套絲機基本參數規格
……………………………………………………………………………………………………
型號 Z1T-N50 Z1T-N80 Z1T-N100
套絲能力 1/2” -2 1/2” -3 1/2” -4
電壓 220V 220/380V 220/380V
頻率 50HZ 50HZ 50HZ
功率 750W 750W 750W
轉速 20r/mim 10-20r/mim 8-24r/mim
整機重量 68kg 110KG 150KG
包裝尺寸: 760×510×530 100×70×65
套絲機尺寸參
尺寸 直徑 管內徑 管外徑 英制
4分 DN15 15 22 0.5
6分 DN20 20 27 0.75
1寸 DN25 25 34 1
1.2寸 DN32 32 42 1U1/4
1.5寸 DN40 40 48 1U1/2
2寸 DN50 50 60 2
Z1T- N50電動切管套絲機操作說明書
……………………………………………………………………………………………………
套絲機工作時,先把要加工螺紋的管子放進管子卡盤,撞擊卡緊,按下啟動開關,管子就隨卡盤轉動起來,調節好板牙頭上的板牙開口大小,設定好絲口長短.然后順時針扳動進刀手輪,使板牙頭上的板牙刀以恒力貼緊轉動的管子的端部,板牙刀就自動切削套絲,同時冷卻系統自動為板牙刀噴油冷卻,等絲口加工到預先設定的長度時,板牙刀就會自動張開,絲口加工結束.關閉電源,撞開卡盤,取出管子.
套絲機都是以英寸為單位。 刀頭的上面有刻度，從1/2到2寸， 根據不同的管徑，調節刀頭上的刻度到對應的標記，在套第一刀時，刻度值要比管徑要大點，第二或第三刀才把刻度值調到標準管徑。比如；要加工2寸管徑的絲口，調節刀頭上的刻度到2的地方，刀頭中間有一個劃橫，與標記對應，壓緊羅母固定。主軸旋轉，刀頭與管子接觸，加力，套出第一刀，回來，調節刀頭上的刻度到2與標記對應，固定。套第二刀完成。
套絲機還具有管子切斷功能:把管子放入管子卡盤,撞擊卡緊,啟動開關,放下進刀裝置上的割刀架,扳動進刀手輪,使割刀架上的刀片移動至想要割斷的長度點,漸漸旋轉割刀上的手柄,使刀片擠壓轉動的管子,管子轉動4圈5圈后被刀片擠壓切斷.
