PLW-125平立彎排機產品說明書簡介
PLW-125平立彎一體機，實現銅鋁母線的立彎，平彎專用機具，它能將銅、鋁母線從其水平平面內彎曲0°～90°，時間只需要幾分鐘，PLW-125平立彎一體機配有刻度盤，便于控制彎曲角度，采用鉸鏈式花板，開合便利，操作方便，并備有多種摸板，采用快換式頂模結構，方便快捷，彎曲半徑符合國家電力公司標準：R=排寬×系數（2-2.5）。
一、結 構

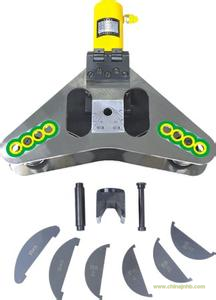

由手動泵（電動泵）(16)，，快速接頭(2)， 工作缸(1)，方檔塊(3) ，上花板(4)，下花板(5)，輥柱(6)，R模板(7)，夾板模頭(8)，直角模頭(9)，聯桿板(10)，銷子 (11)，小車(12)，高壓輸油管(13)等組成
二、用 途
彎排機主要適用于供電局，變電所以及廣大電力行按裝電力線路的鋁排或銅排的彎制和修理。
PLW-125平立彎排機技術參數規格
1.最大工作壓力：63Mpa
2.最大行程:200mm.
3.彎排范圍:銅鋁排寬度40.50.60.80.100.120mm.厚度:4mm-12mm之間.
4彎曲角度:D>90度 任意角
5.彎曲半徑:R=排寬X2.5
6.用油品種16#液壓油
7.供油量：1L
8.總重量:82公斤
銅排厚度mm 銅排寬度mm 組件彎曲模具 彎曲角度 彎曲R 內孤mm
6 40，50，60 1 90 110
8 80 1 90 140
10 80 1 90 140
8 100 1 90 160
10 100 1 90 160
10 125 1 90 160
12.5 125 1 90 160
