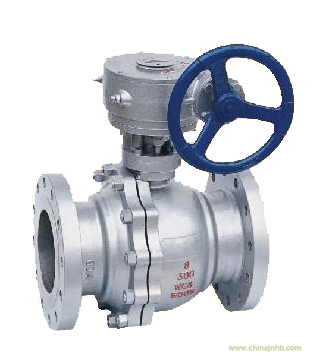

Q341F蝸輪浮動法蘭球閥詳細資料
蝸輪浮動法蘭球閥在石油化工、長輸管線等領域有廣泛應用。蝸輪浮動法蘭球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。 在各種閥門中，蝸輪浮動法蘭球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。 球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
蝸輪浮動法蘭球閥零部件材料
序號
NO
|
零件名稱
|
材質
|
GB
|
ASTM
|
1
|
閥體
|
WCB
|
A2116-WCB
|
2
|
密封圈
|
PTFE
|
PTFE
|
3
|
球體
|
1C18Ni9Ti
|
SS304
|
4
|
螺母
|
35
|
A194-2H
|
5
|
螺柱
|
35CrMoA
|
A193-B7
|
6
|
石體
|
WCB
|
A216-WCB
|
7
|
墊片
|
柔性石墨+不銹鋼
|
B12.10-304F/.G
|
8
|
填料
|
PTFE
|
PTFE
|
9
|
填料壓蓋
|
WCB
|
A2116-WCB
|
10
|
定位片
|
25
|
A105
|
11
|
擋圈
|
65Mn
|
AISI 1066
|
12
|
手柄
|
K33
|
A47-667
Gr.32510
|
13
|
閥桿
|
1Cr33
|
A276-410
|
14
|
螺釘
|
35
|
A193-B7
|
15
|
止推墊片
|
PTFE
|
PTFE
|
