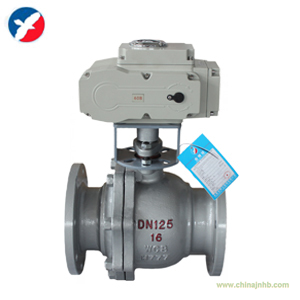

Q941F電動法蘭球閥的簡介
電動法蘭球閥主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1，流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3，閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
Q941F電動法蘭球閥的詳細資料
電動法蘭球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用電缸式執行機構。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
Q941F電動法蘭球閥主要外形尺寸:
| 型號Type |
公稱通徑
Nominal Diameter |
尺寸Dimensions |
| L |
D |
D1 |
D2 |
H |
b-f |
z-φd |
D0 |
| Q941F-16 |
15 |
130 |
95 |
65 |
45 |
60 |
14-2 |
4-14 |
108 |
| 20 |
140 |
105 |
75 |
55 |
64 |
14-2 |
4-14 |
120 |
| 25 |
150 |
115 |
85 |
65 |
90 |
16-2 |
4-14 |
165 |
| 32 |
165 |
135 |
100 |
78 |
105 |
16-2 |
4-18 |
180 |
| 40 |
180 |
145 |
110 |
85 |
150 |
16-3 |
4-18 |
240 |
| 50 |
200 |
160 |
125 |
100 |
190 |
16-3 |
4-18 |
240 |
| 65 |
220 |
180 |
145 |
120 |
195 |
18-3 |
4-18 |
320 |
| 80 |
250 |
195 |
160 |
135 |
215 |
20-3 |
8-18 |
350 |
| 100 |
280 |
215 |
180 |
155 |
250 |
20-3 |
8-18 |
400 |
| 125 |
320 |
245 |
210 |
185 |
280 |
22-3 |
8-18 |
500 |
| 150 |
360 |
280 |
240 |
210 |
320 |
24-3 |
8-23 |
600 |
| 200 |
400 |
335 |
295 |
265 |
370 |
26-3 |
12-23 |
800 |
訂貨須知：
一、①電動法蘭球閥產品名稱與型號②電動法蘭球閥口徑③電動法蘭球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定精衛公司的電動法蘭球閥型號，請按電動法蘭球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們精衛專家為您審核把關。
