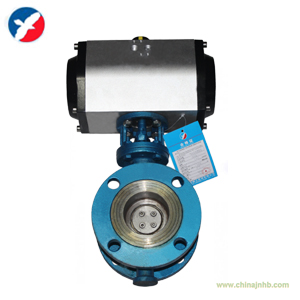

D643H氣動硬密封蝶閥產品概述
氣動硬密封蝶閥，閥體采用了三偏心多層次金屬密封結構，精密的閥板密封面經拋光處理后與三維偏心密封面有機結合，具有耐高低溫、高壓、允許介質中有微小顆粒、使用壽命長等特點。被廣泛運用于、冶金、化工、石油、可燃氣體、給排水等行業。
※ 采用三偏心結構，閥板與閥座幾乎沒有摩擦
※ 閥體密封面采用堆焊鉆基硬質合金，具有耐摩擦得特點
※ 閥板密封面為硬質層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點
※ 密封不受介質高、低溫的影響
※ 四大系列連接方式可適用于所有的末端連接
D643H氣動硬密封蝶閥參數
| 空氣驅動 |
壓縮空氣4-6bar(可帶手輪) |
| 公稱通經 |
50～1200mm |
| 公稱壓力 |
1.0～4.0Mpa |
| 適用溫度 |
-20～+600℃ |
| 連接方式 |
法蘭 |
| 閥結構 |
偏心 |
| 閥體材質 |
316、304、碳鋼 |
| 閥芯材質 |
316、304、碳鋼 |
| 密封材質 |
PTFE、本體、合金 |
| 適用介質 |
氣體、水及油類等 |
| 可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
D643H氣動硬密封蝶閥主要零件材質
| 公稱通徑DN(mm) |
50-1200 |
| 公稱壓力PN(MPa) |
1.0 |
1.6 |
| 公稱壓力PS(MPa) |
強度試驗 |
1.5 |
2.4 |
| 密封試驗 |
1.1 |
1.76 |
| 材料代號 |
C |
P |
R |
| 主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
| 蝶板 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
| 閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
| 密封圈 |
四氟、 不銹鋼 |
| 填料 |
四氟 柔性石墨 |
| 適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
| 適用溫度 |
-40℃～200℃(超該溫度范圍；訂貨時請注明) |
| 執行器 |
型號 |
GTD/GTE系列、AT/SR系列、AW/AWS系列 |
| 氣源壓力 |
0.4-0.7Mpa |
| |
|
|
|
|
|
|
D643H氣動硬密封蝶閥主要連接尺寸
公稱
通徑
DN |
外 形 尺 寸 |
連 接 尺 寸 |
| L |
H |
D673H |
PN1.6MPa |
PN2.5MPa |
| H2 |
A2 |
B2 |
D1 |
Z-d |
D1 |
Z-d |
| 50 |
43 |
112 |
625 |
245 |
72 |
125 |
4-18 |
125 |
4-18 |
| 65 |
46 |
115 |
625 |
245 |
72 |
145 |
4-18 |
145 |
8-18 |
| 80 |
64 |
120 |
645 |
245 |
72 |
160 |
8-18 |
160 |
8-18 |
| 100 |
64 |
138 |
675 |
355 |
92 |
180 |
8-18 |
190 |
8-22 |
| 125 |
70 |
164 |
715 |
355 |
92 |
210 |
8-18 |
220 |
8-26 |
| 150 |
76 |
175 |
800 |
355 |
92 |
240 |
8-22 |
250 |
8-26 |
| 200 |
89 |
208 |
850 |
250 |
170 |
295 |
12-22 |
310 |
12-26 |
| 250 |
114 |
243 |
925 |
250 |
170 |
335 |
12-26 |
370 |
12-30 |
| 300 |
114 |
283 |
1035 |
450 |
220 |
410 |
12-26 |
430 |
16-30 |
| 350 |
127 |
310 |
1070 |
450 |
220 |
470 |
16-26 |
490 |
16-33 |
| 400 |
140 |
340 |
1190 |
450 |
220 |
525 |
16-30 |
550 |
16-36 |
| 450 |
152 |
380 |
1250 |
650 |
280 |
585 |
20-30 |
600 |
20-36 |
| 500 |
152 |
410 |
1295 |
650 |
280 |
650 |
20-33 |
660 |
20-36 |
| 600 |
178 |
470 |
1455 |
850 |
380 |
770 |
20-36 |
770 |
20-39 |
| 700 |
229 |
550 |
1585 |
850 |
380 |
840 |
24-36 |
875 |
24-42 |
| 800 |
241 |
640 |
1700 |
1250 |
380 |
950 |
24-39 |
990 |
24-48 |
| 900 |
241 |
710 |
1865 |
1250 |
380 |
1050 |
28-39 |
1090 |
28-48 |
| 1000 |
300 |
770 |
2015 |
1250 |
380 |
1170 |
28-42 |
1210 |
28-56 |
| 1200 |
360 |
890 |
|
1250 |
380 |
1390 |
32-48 |
1420 |
32-56 |
訂購須知
1、請在訂貨時提供詳細口徑規格、交貨地址、交貨時間。
2、根據管道需要，決定選用往復式(二位開關式)或彈簧復位式(常閉或常開式)。
3、可選配控制附件：(1)單電控電磁閥(斷電時常閉或常開)，(2)雙電控電磁閥(開關式)，(3)閥位開關回訊器，(4)氣源處理三聯件。特殊使用環境(易燃易爆場合)，可選防爆型。
