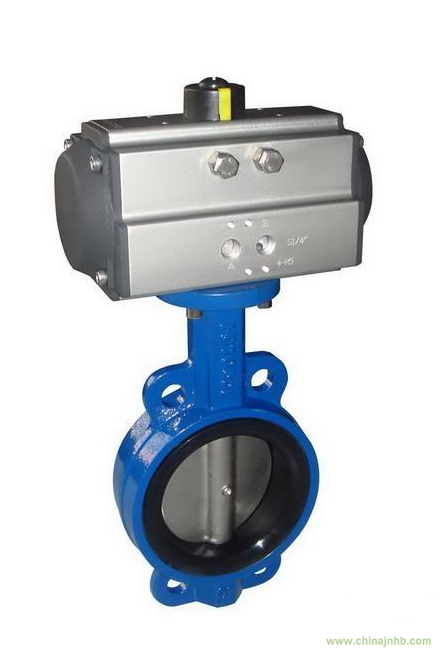

D671X/J氣動對夾式蝶閥詳細資料
氣動對夾式蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成，氣動對夾式蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上，氣動對夾式蝶閥作調節流量和截流介質的作用。
氣動對夾式蝶閥參數
| 公稱通徑 |
DN（mm） |
50～800 |
| 公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
| 氣密封試驗 |
0.6 |
0.6 |
0.6 |
| 適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
| 驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
| 零件名稱 |
材料 |
| 閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 |
鑄鋼、不銹鋼及特殊材料 |
| 密封圈 |
各種橡膠、聚四氟 |
| 閥桿 |
2Cr13、不銹鋼 |
| 填料 |
O型圈、柔性石墨 |
氣動對夾式蝶閥主要尺寸
公稱通徑
(DN) |
L |
D1 |
D |
z-φd |
H |
H0 |
A |
B |
| 50 |
43 |
125 |
165 |
4-18 |
63 |
315 |
180 |
65 |
| 65 |
46 |
145 |
185 |
4-18 |
70 |
330 |
180 |
65 |
| 80 |
46 |
160 |
200 |
8-18 |
83 |
390 |
245 |
72 |
| 100 |
52 |
180 |
220 |
8-18 |
105 |
431 |
245 |
72 |
| 125 |
56 |
210 |
250 |
8-18 |
115 |
455 |
245 |
72 |
| 150 |
56 |
240 |
285 |
8-22 |
137 |
626 |
355 |
93 |
| 200 |
60 |
295 |
340 |
8-22 |
164 |
720 |
350 |
93 |
| 250 |
68 |
350 |
395 |
12-22 |
206 |
800 |
550 |
350 |
| 300 |
78 |
400 |
445 |
12-22 |
230 |
860 |
600 |
350 |
| 350 |
78 |
460 |
505 |
16-22 |
248 |
883 |
600 |
350 |
| 400 |
102 |
515 |
565 |
16-26 |
289 |
972 |
600 |
350 |
| 450 |
114 |
565 |
615 |
20-26 |
320 |
1043 |
750 |
380 |
| 500 |
127 |
620 |
670 |
20-26 |
343 |
1098 |
750 |
380 |
| 600 |
154 |
725 |
780 |
20-30 |
413 |
1236 |
750 |
380 |
| 700 |
165 |
840 |
895 |
24-30 |
478 |
1431 |
750 |
380 |
| 800 |
190 |
950 |
1015 |
24-33 |
525 |
1488 |
750 |
380 |
