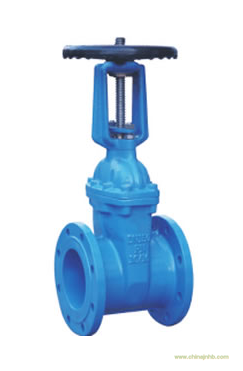

Z41X彈性座封閘閥詳細資料
彈性座封閘閥利用閘板整體包膠產生變形補償作用達到良好的密封效果,克服了一般閘閥密封不良、漏水和生銹的現象,彈性座封閘閥適用于自來水、污水、建筑、石油、化工、食品、醫藥、輕傷、電力、船舶、冶金、能源系統等流體管線上作為截流裝置使用。
彈性座封閘閥參數
型號 |
公稱壓力
﹝MPa﹞ |
試驗壓力﹝MPa﹞ |
適用溫度 |
適用介質 |
殼體 |
密封 |
Z41X-10/16 |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、
污水、海水 |
1.6 |
2.4 |
1.76 |
彈性座封閘閥零部件材料
材料 |
閥體 |
HT200 QT450 |
閘門 |
QT450襯EPDM |
支架 |
HT200 QT450 |
密封圈 |
耐油橡膠 |
閥蓋 |
QT450 HT200 |
閥桿 |
2Cr13 |
“ O”形密封圈 |
耐油橡膠 |
彈性座封閘閥主要尺寸
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
HA
|
322
|
332
|
350
|
420
|
581
|
581
|
736
|
882
|
1009
|
1300
|
1380
|
如果客戶您的項目當中有應用到Z41X彈性座封閘閥,歡迎向本公司咨詢訂購。
