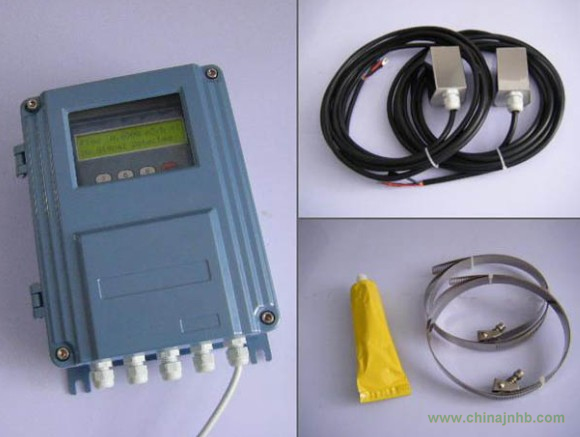

SY-CSB-1000型外夾式超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收專利技術和硬件參數無關化設計方法；通過選用國際上最新、最先進的大規模集成電路和先進的SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計都具有相同的性能。靈活多變的中文顯示主機（壁掛F1標準型、壁掛F2防爆型、盤裝S型、壁掛FN網絡型）滿足各種不同的工業現場。簡單方便的傳感器易于現場人員安裝維護。
 |
 |
 |
 |
 |
| 壁掛主機 |
防爆型主機 |
盤裝型主機 |
外夾式傳感器 |
高溫傳感器 |
項目
|
性能/參數
|
測量主機
|
準確度
|
1.0 %
|
重復性
|
0.2%
|
流速范圍
|
0-64m/s
|
測量周期
|
500mS （每秒2次，每個周期采集128組數據）
|
測量原理
|
超聲波時差原理，4字節IEEE754浮點運算
|
顯示接口
|
可連接2×10背光型漢字或者2×20字符型液晶顯示器
|
操作
|
外接16鍵輕觸鍵盤以及PC計算機設參軟件
|
輸入
|
3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用
|
兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法）
|
輸出
|
電流信號 （可選模塊）：4-20mA, 阻抗600Ω浮空，準確度0.1% 。
頻率信號 （可選模塊）：1-9999Hz之間任選，OCT輸出。
脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 （其中1路脈沖寬度6~1000ms間可編程，默認200ms） 。
報警信號：雙路OCT輸出，可選近20種源信號。
數據接口：隔離RS485串行接口。
|
通訊協議
|
MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者M(jìn)ODBUS-ASCII協議
|
其它功能
|
自動記憶前64日、前32個月、前2 年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加；
可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）；
1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；
工作參數可固化到機內的FLASH存儲器中，上電時自動調出；
用戶能夠通過E-mail傳送來的代碼文件實現軟件升級
故障自診斷功能。
故障時間計時器。
|
工作電流
|
50mA （不連接鍵盤顯示和蜂鳴器不響的條件下）
|
備用電池
|
使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
|
環境溫度
|
-10℃～70℃（大于此溫度范圍要求請與廠家聯系）
|
工作時間
|
連續
|
版 本 號
|
CSB12
|
CSB13
|
CSB14
|
CSB15
|
電 源
|
24VDC
|
8~30VDC
|
24VDC
|
85~264VAC/24VDC
|
尺寸
|
Φ84
|
116×62
|
92×36
|
150×95
|
傳感器
|
外縛式
|
標準S1型，適用管徑DN15～100mm
標準M1型，適用管徑DN50～1000mm
標準L1型，適用管徑DN300～6000mm
高溫S1H型，適用管徑DN15～100mm
高溫M1H型，適用管徑DN50～1000mm
其它廠家的傳感器
|
插入式
|
測量管道材質不限（不停產安裝）適用于管徑DN80以上。
|
管段式
|
π型管段式：適用于管徑DN25-DN40，整機測量精度±0.5%
標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%
|
信號電纜
|
專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長至500 米（不推薦）。
|
防護等級
|
IP68（可浸水工作）
|
可測管道
|
管材
|
鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。
|
襯材
|
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
|
內徑
|
15mm～6000mm（π型管段式內徑可小至2毫米）
|
直管段長度
|
上游≥10D，下游≥5D，距泵出口處≥30D。
|
測量介質
|
種 類
|
水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
|
濁 度
|
≤20000 ppm，污水測量效果好，絕大多數污水管道可穩定測量。
|
溫 度
|
-40℃～160℃
|
流 向
|
可對正反向流量分別計量，并可計量?jī)袅髁俊?/p>
|
可選配的傳感器
