陶瓷纖維板

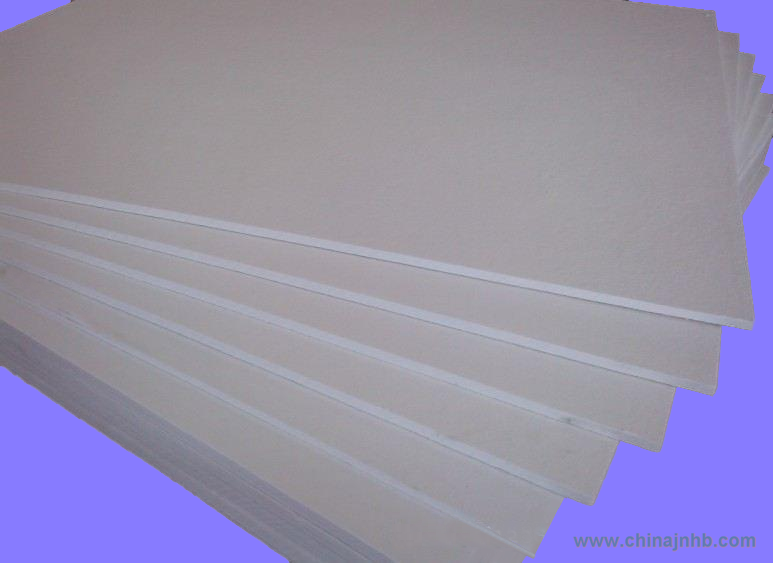

簡介
陶瓷纖維板是采用特定的耐火添加劑生產的高強纖維板材，此產品質地堅韌、耐壓強度高，具有優越的耐高溫性能及優良的支撐力；可做為工業窯爐溫度區間擋火隔熱的優良耐材。陶瓷纖維板板采用陶瓷纖維棉做原材料，真空成型制成，其強度高于纖維毯與真空成型氈，適用于對產品有剛性強度要求的應用領域。另外，根據應用需求，有更高容重的真空成型陶纖板產品，板的隔熱性能、耐磨性能及強度有進一步提高。陶瓷纖維板配方中含有少量的有機結合劑來增強其冷態強度，在大約200℃到300℃第一次灼燒時有機物可灼減。
產品數據：
型號
|
1000℃
|
1260℃
|
1400 ℃
|
1500 ℃
|
1600℃
|
1700℃
|
分類溫度(℃)
|
1000
|
1260
|
1400
|
1500
|
1600
|
1700
|
顏色
|
白色
|
白色
|
白色
|
白色
|
白色
|
白色
|
密度（kg/m3）
|
250～500
|
250～500
|
250～500
|
300～500
|
300～500
|
300～500
|
抗折強度（Mpa）
|
0.5
|
0.5
|
0.5
|
0.6
|
0.6
|
0.6
|
有機物含量（%）
|
8
|
6
|
6
|
6
|
6
|
6
|
導熱系數(W/mK)
|
400℃
|
0.08
|
0.09
|
-
|
-
|
-
|
-
|
600℃
|
0.13
|
0.14
|
0.10
|
0.12
|
0.14
|
0.14
|
800℃
|
0.20
|
0.18
|
0.14
|
0.16
|
0.18
|
0.17
|
1000℃
|
|
|
0.20
|
0.21
|
0.25
|
0.24
|
Al2O3(%)
|
38
|
42
|
36
|
60
|
70
|
95
|
SiO2(%)
|
54
|
52.3
|
49
|
39
|
29
|
4
|
ZrO2(%)
|
-
|
-
|
14
|
|
-
|
-
|
Cr2O3(%)
|
-
|
-
|
|
1.8
|
-
|
-
|
Fe2O3(%)
|
0-2
|
0-1
|
0-1
|
-
|
-
|
-
|
渣球含量
( > 212um) (%)
|
10
|
8
|
6
|
1
|
1
|
1
|
酌減（%）
|
7
|
6
|
6
|
1
|
1
|
1
|
收縮（低于分類溫度200℃*8H
|
1.3%
|
1.7%
|
1.6%
|
2%
|
2%
|
2%
|
產品尺寸：
分類溫度（℃）
|
長度（mm）
|
寬度（mm）
|
厚度（mm）
|
密度（kg/m3）
|
1000℃
|
1200/1000/900
|
1000/600
|
5/6/7/10/15/20/25/30/40/50/100
|
250/280/300/350
|
1260℃
|
1200/1000/900
|
1000/600
|
3/4/5/6/7/10/15/20/25/30/40/50/100
|
250/280/300/350
|
1400℃
|
1200/1000/900
|
1000/600
|
6/10/15/20/25/30/40/50
|
250/280/300/350
|
1500℃
|
1000/900
|
600
|
25/30/40/50
|
350/400
|
1600℃
|
1000/900
|
600
|
25/30/40/50
|
350/400
|
1700℃
|
1000/900
|
600
|
25/50
|
350/400
|
1800℃
|
1000/900
|
600
|
50
|
400
|
產品特性：
·低熱容量、低熱導率
·非脆性材質，彈性好
·抗風蝕，使用壽命長
·優良的熱穩定性及抗熱震性
·剛性，自支撐板
·良好的抗剝落性能
·容易成型或切割
典型應用：
·鋼鐵行業：膨脹縫，背襯隔熱、隔熱片和鑄模隔熱
·有色金屬行業：中間包與流槽蓋，用于澆注銅或含銅合金
·陶瓷行業：輕質窯車結構與窯爐的熱面襯體、窯爐各溫度區分隔及擋火
·玻璃行業：熔池背襯隔熱，燒嘴塊
·窯爐建筑：熱面耐火材料（替代毯），重質耐火材料的背襯，膨脹縫
·輕工業：工業與家用鍋爐燃燒室的內襯
·石化行業：高溫加熱爐內襯的熱面材料
·工藝玻璃等深加工產品成型的模具
