產品名稱
|
制冷量
|
產品型號
|
|

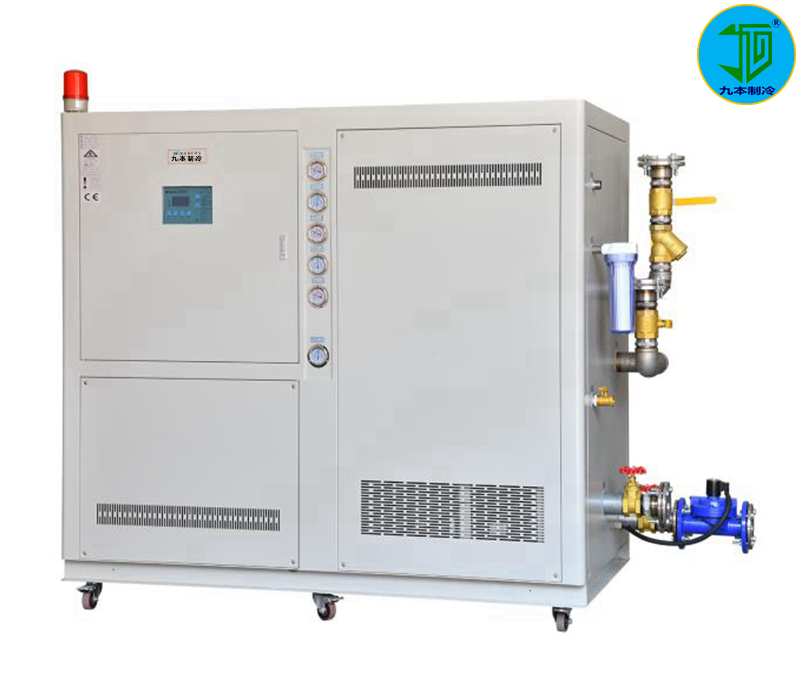

工業冷卻機
|
9.3KW-186KW
|
JBA-9W（3HP）—JBA-186W（60HP）
|
九本公司“以人為本、以質量為本、以服務為本”的企業宗旨真誠為您服務、榮幸推薦本澤牌工業冷水機系列；工業冷風機系列；工業冷油機系列；恒溫恒濕機系列；空調除濕機系列；模具恒溫機系列；低溫制冷機系列、七大系列，二百多種規格和型號。公司通過ISO9001：2008 idt GB/T19001-2008標準質量管理體系認證證書，產品通過CE認證。是國內最具實力的制冷行業引領者。
工業冷卻機核心配置
制冷機、冷凍機、冷卻機、凍水機、冰水機、冷卻水裝置、循環水水冷卻系統生產廠家統稱冷水機。冷水機的制冷系統由制冷劑，壓縮機，冷凝器，膨脹閥，蒸發器，節流元件和五大主件組成。可根據使用工況定做超低溫型（可低至零下-40℃~130℃）采用多機聯用技術,使得制冷系統性能穩定、節能、環保，流量大，噪音小。
制冷劑：R22不燃燒也不爆炸，潤滑油互相溶解，其溶解度隨著潤滑油的種類及溫度而改變，故采用R22的制冷系統必須有回油措施。
壓縮機：壓縮機是制冷循環的動力，它由電動機拖動而不停地旋轉，它除了及時抽出蒸發器內蒸氣，維持低溫低壓外，還通過壓縮作用提高制冷劑蒸氣的壓力和溫度，創造將制冷劑蒸氣的熱量向外界環境介質轉移的條件。即將低溫低壓制冷劑蒸氣壓縮至高溫高壓狀態，以便能用常溫的空氣或水作冷卻介質來冷凝制冷劑蒸氣。
冷凝器：冷凝器是一個熱交換設備，作用是利用環境冷卻介質(空氣或水)，將來自壓縮機的高溫高壓制冷蒸氣的熱量帶走，使高溫高壓制冷劑蒸氣冷卻、冷凝成高壓常溫的制冷劑液體。值得一提的是，冷凝器在把制冷劑蒸氣變為制冷劑液體的過程中，壓力是不變的，仍為高壓。
節流元件：高壓常溫的制冷劑液體直接送入低溫垢蒸發器、根據飽和壓力與飽和溫度——對應原理，降低制冷劑液體的壓力，從而降低制冷劑液體的溫度。將高壓常溫的制冷劑液體通過降壓裝置——節流元件，得到低溫低壓制冷劑，再送入蒸發器內吸熱蒸發。冷水機用毛細管和膨脹閥作為節流元件。
蒸發器：蒸發器也是一個熱交換設備。節流后的低溫低壓制冷劑液體在其內蒸發(沸騰)變為蒸氣，吸收被冷卻介質的熱量，使介質溫度下降，達到所需的溫度效果、循環制冷的目的。
制冷原理：單級蒸汽壓縮制冷系統，是由制冷壓縮機、冷凝器、蒸發器和節流閥四個基本部件組成。它們之間用管道依次連接，形成一個密閉的系統，制冷劑在系統中不斷地循環流動，發生狀態變化，與外界進行熱量交換。
液體制冷劑在蒸發器中吸收被冷卻的物體熱量之后，汽化成低溫低壓的蒸汽、被壓縮機吸入、壓縮成高壓高溫的蒸汽后排入冷凝器、在冷凝器中向冷卻介質(水或空氣)放熱，冷凝為高壓液體、經節流閥節流為低壓低溫的制冷劑、再次進入蒸發器吸熱汽化，達到循環制冷的目的。這樣，制冷劑在系統中經過蒸發、壓縮、冷凝、節流四個基本過程完成一個制冷循環。
在制冷系統中，蒸發器、冷凝器、壓縮機和節流閥是制冷系統中必不可少的四大件，這當中蒸發器是輸送冷量的設備。制冷劑在其中吸收被冷卻物體的熱量實現制冷。壓縮機是心臟，起著吸入、壓縮、輸送制冷劑蒸汽的作用。冷凝器是放出熱量的設備，將蒸發器中吸收的熱量連同壓縮機功所轉化的熱量一起傳遞給冷卻介質帶走。節流閥對制冷劑起節流降壓作用、同時控制和調節流入蒸發器中制冷劑液體的數量，并將系統分為高壓側和低壓側兩大部分。實際制冷系統中，除上述四大件之外，常常有一些輔助設備，如電磁閥、分配器、干燥器、集熱器、易熔塞、壓力控制器等部件組成，它們是為了提高運行的經濟性，可靠性和安全性而設置的。
一、工業冷卻機特點：
◆性能穩定： 采用多個壓縮機并聯使用，每個壓縮機自帶一個獨立的冷卻系統回路，即蒸發器、冷凝器也完全獨立 ；所有壓縮機由統一的微電腦控制系統指揮，逐個開、關機，相互之間絕不會相互干擾，加上該品牌機型全部采用原裝進口原件制作，單機故障率極低， 綜合以上原因，可以保證該系列機型有著高度穩定的性能，在長年連續運行情況下之首選，而無需再購其它備用機。
◆省電節能：采用多個中小功率壓縮機并聯使用，開、關機時對電網的干擾極小，隨著負荷的變化，機組便自動確定開機的數量，保證開啟的壓縮機處于最佳工作狀態，從而有效節約電能。
◆使用壽命長：蒸發器、冷凝器設計非常合理，并且置于壓縮機上方，在整個運行過程中，絕大部分潤滑油始終停留 在壓縮機內，保證壓縮機的良好潤滑。
◆冷水機組機廣泛應用于工業、農業，表面處理，電鍍、激光、印刷、食品、飲料、化妝品、玩具、化工、五金、建材、汽車、電子、電器、機電等十六大產業，三十多個行業；大功率冷水機廣泛用于酒店、寫字樓作中央空調，塑膠降溫、食品保鮮、浴池升降溫，醫療儲存等行業。
二、保護裝置：
1、缺相、逆相保護裝置； 2、壓縮機過載保護裝置； 3、高低壓力保護裝置； 4、缺水自動報警裝置； 5、溫度過低、防結冰保護裝置； 6、水流不足保護裝置； 7、全自動溫控系統
三、工作原理示意圖：
四、工業冷卻機結構特點：
◆水冷式箱型設計，水箱內置于機組內，底部裝有活動腳輪，外形美觀，可隨意改換安裝的位置及設備，可安放于生產車間內，并具備多段能量調節適用于配套中小型生產設備（此機型需要安裝配備相應的冷卻水塔、冷卻泵）。
五、本澤制冷售后服務 ：
1、我司所售之設備，免費保修期為一年，保修期內，零配件的及維修均免費提供；但設備所有非正常損壞均不屬保修范圍，買方應支付更換零配件的費用。
2、為消費者調試產品；根據消費者要求，進行有關使用等方面的技術指導；保證維修零配件的供應； 負責產品終身維修服務；
3、免費保修期外，當設備損壞時買方需支付所更換配件費用（按材料采購成本計價）；
4、接到客戶電話及“設備故障通知書”后，通過遠程維護，如維護不了廣東范圍內24小時之內到達現場處理，廣東省以外72小時之內到達現場處理。
5、您只需拔打電話或用別的方式聯系我們，我們就會為您解決任務技術問題。我們將24小時為您提供最優質的服務！
設備參數表
|
類別
|
機器型號
|
JBW-9LC
|
JBW-12LC
|
JBW-16LC
|
JBW-19LC
|
JBW-25LC
|
JBW-31LC
|
JBW-37LC
|
JBW-47LC
|
|
單位
|
HP
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
15
|
|
制冷量
|
kw
|
9.3
|
12.4
|
15.5
|
18.6
|
24.8
|
31
|
37.2
|
46.5
|
|
Kcal/hr
|
7998
|
10664
|
13330
|
15996
|
21328
|
26660
|
31992
|
39990
|
|
壓縮機功率
|
kw
|
2.2
|
3.0
|
3.75
|
4.5
|
3.0x2
|
3.75x2
|
4.5x2
|
5.5x2
|
|
電源
|
3~ 380V 50HZ
|
|
冷媒
|
R22
|
|
冷
凝
器
|
冷卻水量m3/h
|
2.16
|
2.8
|
3.6
|
4.3
|
5.7
|
7.2
|
8.6
|
10.8
|
|
冷卻管徑inch
|
3/4″
|
3/4″
|
1″
|
1″
|
1-1/2″
|
1-1/2″
|
2″
|
2″
|
|
方式
|
殼管式冷凝器
|
|
冷凍水
泵功率
|
KW
|
0.37
|
0.37
|
0.75
|
0.75
|
0.75
|
1.5
|
1.5
|
1.5
|
|
壓力Mpa
|
0.15
|
0.15
|
0.15
|
0.15
|
0.2
|
0.2
|
0.15
|
0.18
|
|
蒸
發
器
|
冷凍水流量m3/h
|
1.8
|
2.4
|
3.0
|
3.6
|
4.8
|
6.0
|
7.2
|
9.0
|
|
冷凍水管徑inch
|
3/4″
|
3/4″
|
1″
|
1″
|
1-1/2″
|
1-1/2″
|
2″
|
2″
|
|
水箱容量L
|
52
|
52
|
68
|
90
|
140
|
160
|
170
|
200
|
|
方式
|
盤管式或殼管式蒸發器
|
|
機器
尺寸
mm
|
長
|
900
|
900
|
900
|
1000
|
1240
|
1240
|
1240
|
1400
|
|
寬
|
560
|
560
|
560
|
560
|
670
|
670
|
670
|
750
|
|
高
|
900
|
900
|
900
|
900
|
1400
|
1500
|
1500
|
1500
|
設備參數二
|
類別
|
機器型號
|
JBW-62LC
|
JBW-78LC
|
JBW-93LC
|
JBW-112
|
LCJBW-124LC
|
JBW-140LC
|
JBW-155W
|
LCJBW-186LC
|
|
單位
|
HP
|
20
|
25
|
30
|
35
|
40
|
45
|
50
|
60
|
|
制冷量
|
kw
|
62
|
77.5
|
93
|
111.6
|
124
|
139.5
|
155
|
186
|
|
Kcal/hr
|
53320
|
66650
|
79980
|
95976
|
106640
|
119970
|
133300
|
159960
|
|
壓縮機功率
|
kw
|
7.5x2
|
9.0x2
|
7.5x3
|
9.0x3
|
7.5x4
|
15+18
|
9.0x4
|
9.0x5
|
|
電源
|
3~ 380V 50HZ
|
|
冷媒
|
R22
|
|
冷
凝
器
|
冷卻水量m3/h
|
14.4
|
18
|
21.6
|
25.9
|
28.8
|
32.4
|
36
|
43.2
|
|
冷卻管徑inch
|
2″
|
2-1/2″
|
2-1/2″
|
2-1/2″
|
2-1/2″
|
3″
|
3″
|
3″
|
|
方式
|
殼管式冷凝器
|
|
冷凍水泵功率
|
KW
|
2.2
|
2.2
|
3.0
|
3.0
|
3.75
|
3.75
|
3.75
|
3.75
|
|
壓力Mpa
|
0.18
|
0.18
|
0.18
|
0.18
|
0.18
|
0.18
|
0.18
|
0.18
|
|
蒸
發
器
|
冷凍水流量m3/h
|
12
|
15
|
18
|
21.6
|
24
|
27
|
30
|
36
|
|
冷凍水管徑inch
|
2″
|
2-1/2″
|
2-1/2″
|
2-1/2″
|
2-1/2″
|
3″
|
3″
|
3″
|
|
水箱容量L
|
250
|
300
|
410
|
470
|
540
|
610
|
690
|
800
|
|
方式
|
盤管式
|
|
機器
尺寸
mm
|
長
|
1500
|
1600
|
1820
|
1900
|
2000
|
2100
|
2200
|
2300
|
|
寬
|
800
|
870
|
880
|
900
|
1000
|
1000
|
1100
|
1200
|
|
高
|
1500
|
1500
|
1650
|
1650
|
1700
|
1700
|
1700
|
1700
|
備注：
1.以上參數配置為我公司標準產品配置，如對特殊或非標參數配置，我公司可根據要求定做。
2，制冷量是依據冰水入口溫度12℃，出口溫度7℃；冷卻水進口溫度30℃，出口溫度35℃計算得出。
3，目錄規格如有變動，恕不另行通知。
