劉靜

安科瑞電氣股份有限公司  上海  嘉定

摘要：配電系統自動化以成為現在的配電網運行管理的趨勢，本文介紹基于Acrel-2000電力監控軟件和電力監控儀表，設計并實現了一套分散式采集和集中控制管理的電力自動化系統。

關鍵詞：電力監控軟件；康師傅；鄭州頂津；電力自動化；

0引言
    配電自動化，是指利用現代化的通信技術，電子技術，計算機技術及網絡技術，結合實際電力設備，將配電網的檢測，控制，計量和供電部門的管理工作很好的融合在一起。

配電自動化系統包括很多部分，其中配電監測是配電自動化系統的一個非常重要的組成部分。其主要功能包括：數據采集和監控（SCADA），配電網運行管理，用戶管理，地理信息系統（GIS）等。隨著計算機技術，網絡技術和通信技術的飛速發展，我國電力行業正朝著信息化程度更高的方向發展，各種先進的信息技術正逐步應用于配電自動化監測系統當中。

本文以鄭州頂津食品電力監控系統為例子，簡單介紹以下變電站的配電自動化監測系統。

1項目介紹

鄭州頂津食品是康師傅控股公司在鄭州建的一個飲品公司。公司投資總額4000萬美金，注冊資本1800萬美元，主要從事康師傅飲品系列的生產與銷售。擁有0.4KV配電室一個，4個變壓器單電源供電。鄭州頂津食品有限公司與河南省電力公司鄭州供電公司簽訂的供電方案協議。公司供配電工程完全由河南琛源電力工程設計有限公司設計完成，詳細的供配電回路信息為：4個0.4kV低壓進線回路，8個電容補償回路，83個0.4kV低壓出線回路。

2智能配電監控系統的設計初衷

從安全、可靠性來說，采用傳統能源管理系統會導致電力管理者只能對部分重要回路如低壓主進、母聯實現簡單的管理和控制，但無法實現整個系統的監控和管理，同時不采用智能變配電監控系統的話則需要電力管理者對現場進行人工抄表、現場操作、定時巡視，對各用電回路的電量參數、各斷路器的運行狀態、變壓器運行狀態、故障報警和故障跳閘的回路和時間等無法及時準確地了解和記錄，必須通過人工巡視、抄表來實現，這樣就給變配電站的安全保障、經濟運行、負荷分析、躲峰填谷、經濟核算、合理調度及故障的及時處理等現代化的運行管理都帶來很大困難。采用智能變配電監控系統，不僅能對系統各種運行開關量狀態和電量參數進行實時采集和顯示，而且更安全、更可靠、更直觀。從經濟、效益的角度來說，智能變配電監控系統就顯得更為優越，性價比更高。

安科瑞電氣股份有限公司于2012年5月份承接了鄭州頂津食品有限公司配電室電力監控系統項目，負責完成各回路電力參數的實時監測。項目選用的智能電力儀表為安科瑞電氣股份有限公司的ACR220E網絡電力儀表。

3用戶詳細的軟件功能需求

為實現廠區配用電的智能化，提高廠區用電的穩定性和可靠性，有效的提高市電的利用率，客戶對電力監控系統提出以下要求：

l 各接線圖顯示，負荷顯示，開關狀態顯示。

l 模擬量參數表顯示，狀態量參數表顯示及電度量顯示。

l 負荷曲線圖：一幅畫面最多可定義4條曲線顯示，曲線上方有指定點的數值顯示，曲線可左右移動顯示。

l 追憶顯示：可顯示事故前5分鐘，事故后10分鐘的相關電壓、電流、有功、無功等量，記錄密度為1分鐘一次。

l 事故顯示：狀態量的變位，模擬量的越限及通信狀態。

l 基本告警功能：

l 開關變位：畫面閃爍提示，在報警框有漢字提示的名稱及當前變位狀態。

l 電流越限：畫面閃爍提示，在提示框里顯示當前越限值和越限給定值。

l 電壓越限：畫面閃爍提示，在提示框里顯示當前越限值和越限給定值。

4設計方案

3.1參考標準

GB2887-2000    《計算站場地技術要求》

GB/T13729-2002 《遠動終端通用技術條件》

DL/T 814-2002  《配電自動化系統功能規范》

DL/T634-2002   《遠動設備和系統傳輸規約基本遠動任務配套標準》

DL/T721-2000   《配電網自動化系統遠方終端》

GB/T50063-2008 《電力裝置的電測量儀表裝置設計規范》

GBJ232-2002    《建筑電氣工程施工質量驗收規范》

GB/50198-2011  《監控系統工程技術規范》

3.3組網結構圖

現場0.4KV配電室一個，4個變壓器單電源供電，4個0.4kV低壓進線回路，8個電容補償回路，83個0.4kV低壓出線回路。本項目配8口串口服務器一臺，設5根現場總線，每根總線連接15-25塊儀表。

4 系統功能

4.1 一次系統圖

電力監控系統數據采集器采集現場電力監控儀表數據，并在系統一次圖顯示出來。如下圖所示，各個回路三相電流、三相電壓、有功功率、無功功率、功率因數、有功電能等電參量實時刷新顯示，能直觀反映該系統各進出線回路運行狀況。

圖2系統一次圖

4.2 趨勢曲線

各重要回路電流、功率實時趨勢顯示及歷史趨勢查詢功能。選擇回路后，該回路實時趨勢曲線會不斷刷新，選擇“起始時間”可查看該回路歷史趨勢曲線，選擇“時間長度”可查看歷史日、月、年趨勢曲線，能更加直觀反映該回路運行情況。

圖3 趨勢曲線

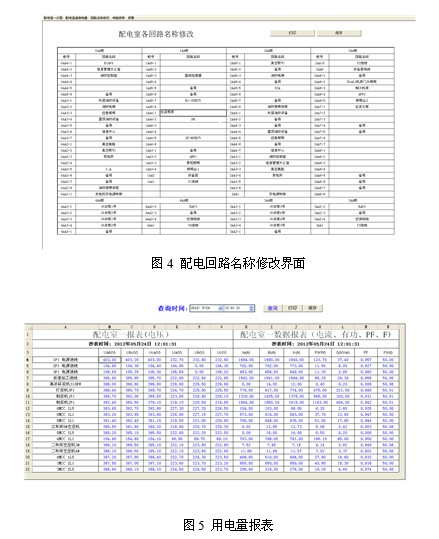

4.3 用電量報表

各個配電室各個回路按照時間段進行歷史數據查詢。選擇回路后，可選擇時間間隔、時間長度對該回路進行歷史數據精確查詢，包括電壓、電流、功率、功率因數和電能等常用數據。查詢結果可導出成EXCEL表格進行保存，也可打印保存。廠區內的各個配電回路名稱可隨時修改，只需在系統對應的位置輸入要修改的名稱即可完成該操作。

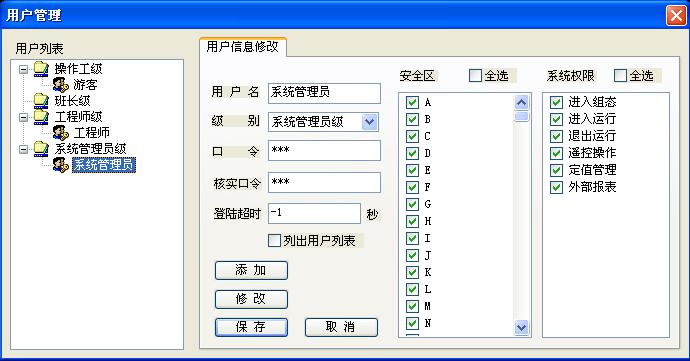

.4 用戶賬戶及權限管理

針對不同級別的用戶，設置不同的權限，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。可以通過用戶管理進行用戶登錄、用戶注銷、修改密碼、添加刪除等操作，方便用戶對賬號和權限的修改。

圖6 用戶賬戶管理

5 結束語

     安科瑞電氣為鄭州頂津食品有限公司定制完成的Acrel-2000電力監控系統實現了用戶提出的一系列變配電智能化管理的功能，達到了設計此變配電智能化監控系統的目的，為頂津食品有限公司安全、經濟、高效的進行生產和管理提供了可靠地用電保障。

參考文獻

[1]《電力電測數字儀表原理與應用指南》， 任致程、周中，中國電力出版社
