江森比例積分電動調節閥產品概述：

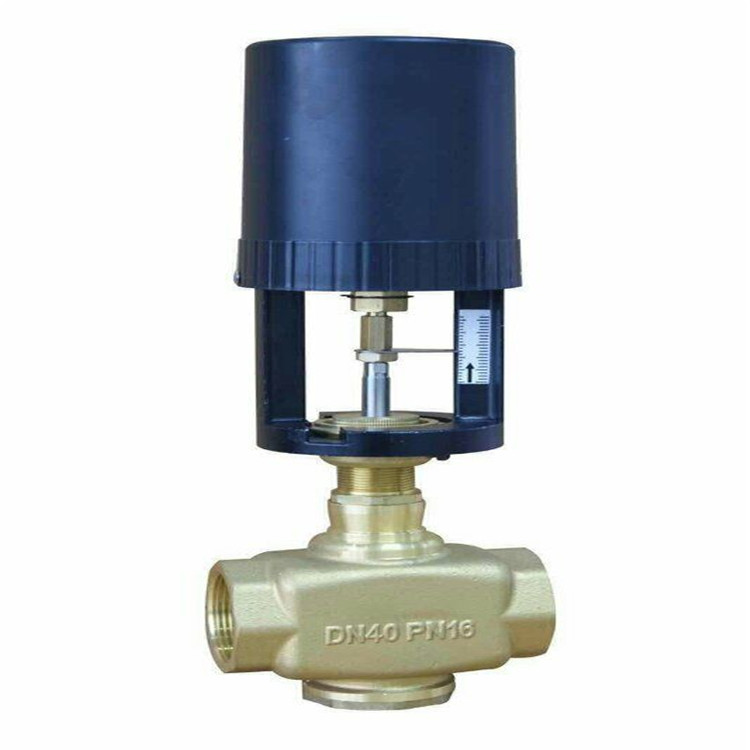

VA7200電動調節閥是由作用力1000N電動執行器與口徑DN20-DN65調節閥體組合而成的電動調節閥系列，其廣泛應用于空調制冷，采暖以及樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制溫度，濕度，壓力和節能的目的。
江森比例積分電動調節閥品特點：
1.執行器之家采用鋁壓鑄成型（表面經噴砂烤漆處理）外殼用ABS工程塑料，體積小，重量輕。
2.執行器選用可逆同步電機，具有過載限位開關保護功能，帶限位開關，執行器電機自行停止。
3.工作電壓：AC24V±10% 50/60Hz(也可以訂制選用AC220V）
4.控制信號：開關/浮點信號 模擬：0-10V/4-20MA
反饋輸出可選電壓0（2）— 10VDC或電流信號0（4）-20ADC
5.閥門可選用不同工作介質及溫度。
6.風門結構有兩通單座閥，三通分流閥及三通合流閥。
江森比例積分電動調節閥閥體技術參數：
|
閥體型號
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
|
閥桿行程
|
20
|
20
|
20
|
20
|
20
|
|
最大壓差
|
1.0
|
0.75
|
0.5
|
0.3
|
0.2
|
|
流量系數KV值
|
10
|
16
|
25
|
4
|
63
|
|
公稱壓力
|
1.6mpa
|
|
液體溫度
|
水-10℃-95℃ 蒸汽-10℃-180℃
|
|
介質
|
冷/熱水，蒸汽等
|
|
材
質
|
閥體
|
黃銅，不銹鋼
|
|
閥芯
|
黃銅，不銹鋼
|
|
閥桿
|
不銹鋼
|
|
密封
|
四氟填充，V型密封，彈簧自補償
|
|
泄漏量
|
單座閥小于KV值得0.04%
|
執行器技術參數
|
執行器型號
|
VA7200
|
A7200
|
VA7200
|
|
動作/控制
|
可逆的，遞增控制
|
可逆的，遞增控制
|
比例式制型正轉或反轉
|
|
電源電壓
|
AV220V 50/60HZ±10%
|
AV24V 50/60HZ±10%
|
AC24V 50/60HZ±10%
|
|
電機型式
|
交流永磁同步可逆機電
|
|
作用力
|
1000N
|
1000N
|
1000N
|
|
控制信號
|
增量/開關信號
|
增量/浮點信號
|
0（2）~10VDC或0（4）~20mADC
|
|
反饋信號
|
|
|
0（2）~10VDC或0（4）~20mADC
|
|
功率消耗
|
7.5VA
|
7.5VA
|
7.5VA
|
|
最大行程
|
25mm
|
25mm
|
25mm
|
|
工作溫度
|
-10~-60℃
|
-10~-60℃
|
-10~-60℃
|
|
工作濕度
|
10%90%RH無結露
|
閥體流向結構圖
電氣接線圖
