01方案概述

有毒有害氣體檢測儀是常用于檢測有毒有害氣體泄露的方法，但是，現有的氣體檢測儀存在諸多問題，如：品質良莠不齊、安裝地點相對分散等問題。

此外，檢測儀功能比較單一，并且相互之間比較獨立，導致不能大范圍監測某一區域有毒有害氣體安全情況。

  為此設計一款能對有毒有害氣體使用區域進行大范圍、全方位實時監測和預警系統是十分必要的。

  這樣就可以遠程監控有毒有害氣體在輸配和使用過程中的情況，大大降低因危險氣體泄露引發的各類事故，給人們的生命財產安全帶來了保障。

02
方案建設

1. 設計要求

系統便于查看數據、維護、適應各種環境、天氣，24小時在線遠程監測，節省人力、物力，直接保障工廠區域安全和監測人員的生命健康。

2. 設計原理

2. 系統優勢

01
遠程可操控性

保證工作人員與被監測區域保持一定的安全距離，但能實時查看被監測區域內的氣體數據。

02
實時可重復性

保證在氣體泄漏的開始階段就能夠檢測到，并能及時將監測結果上傳云平臺，以便工作人員及時了解情況。

03
經濟低成本性

為了被普通市場接受，不給企業成本增加負擔，也為了讓研究成果有升值的空間，系統在選用硬件設施的時候除了滿足基本的功能需求外，還有價格實惠、維修更換方便。

04
環境適應性

能夠適應工廠中復雜的環境、天氣。也能適應外界輕微的磕碰，且工作人員能短時間內上手。

05
數據可視化

云平臺數據展示界面的直觀性，以及用戶可自行定制功能及數據展示界面的整體布局，展示了系統設計的人性化、合理化。

03

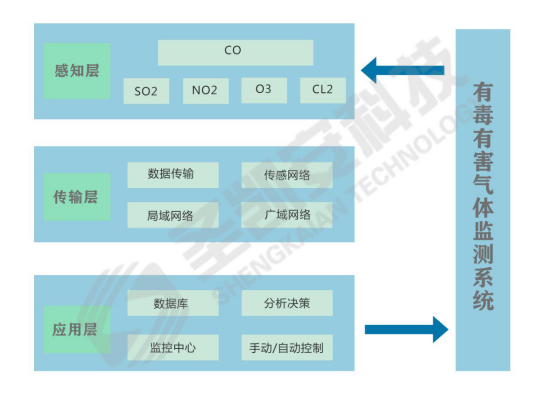

系統架構

整個系統由監測節點終端、Wi-Fi通信模塊、系統云平臺服務器、遠程終端、控制系統五部分組成。

智能型氣體傳感器和通信模塊組成氣體監測節點，傳感器采集到的氣體參數由通信模塊直接上傳到我司云平臺。

由通信模塊實現數據正常的聯網與數據轉發功能；在遠程設立云平臺服務器，可對氣體數據進行接收、儲存及數據分析處理；

同時也可以在另一側遠程終端上建立比較直觀的數據顯示頁面，人們可以通過PC終端登錄云平臺，對云平臺數據庫進行訪問或?qū)ο嚓P(guān)的數據進行下載、歷史數據查詢。

04
硬件選擇

1. 功能設計

◆ 在監控區域內采集被探測有毒有害氣體的泄漏濃度。

◆ 每個節點都具備一定容量的存儲功能，感知到的信息數據可以按照用戶的需求先行存儲，

◆ 并可以根據用戶的需求進行相應設置，如數據存儲的容量限制、數據存儲的時間限制，或根據用戶的要求指令進行信息傳輸。

◆ 預留集成接口。

2. 硬件選擇

傳感器是有害氣體檢測報警設備的關鍵部件，它可以把空氣里面的有毒氣體濃度轉化為電信號，形成的電信號通過電子線路處理之后，再實現有害氣濃度的顯示以及相應的報警。

因此它的性能對有害氣體檢測報警儀的質量和功能指標有重大影響。

  圣凱安智能型氣體傳感器是專門針對氣體探測器生產企業推出的新型智能傳感器，主要為解決氣體探測種類繁多、各品種傳感器互不兼容、生產標定復雜、核心器件更換限制等問題。

  采用我司生產的智能型氣體傳感器則只需開發一款產品，即可快速響應客戶對不同氣體種類探測的需求，滿足工業現場或?qū)嶒?yàn)室測量不同的要求。

  且生產過程簡化，無需重新標定，電壓和串口同時輸出，方便客戶調試及使用，大幅度降低企業的研發成本、生產成本，產品品質也更有保障。

3. 產品參數

工作電壓	DC5V±1% DC24V±1%	波特率	9600
測量氣體	參考?xì)怏w選型表	檢測原理	電化學
測量范圍	參考?xì)怏w選型表	響應時間	＜30s
采樣精度	±2%FS	工作濕度	10~95%RH（非凝結）
重復性	±1%FS	長期漂移	≤1%FS/年
工作溫度	-20~70℃	預熱時間	30s
存貯溫度	-40~70℃	工作氣壓	86kpa~106kpa
工作電流	≤50mA	質保期	1年
安裝方式	7腳拔插式	外殼材質	鋁合金
輸出接口	7PIN	外腳尺寸 （引腳除外）	7NEφ33.5*31mm 4NEφ21.5*31mm
使用壽命	2年
輸出信號	TTL（標配）；0.4~2.0VDC（常規）；4-20mA
數字信號格式	數據為：8；停止位：1；校驗位：無

05
智慧云平臺

1. 建設目標

為集成傳感器的設備提供數據管理、存儲、數據顯示功能，使得設備數據合理有效的標識管理。不同的用戶可以創建不同的產品項目，不同的產品項目下可以接入多個設備，同時能提供良好的設備通信接口，能夠編輯圖形化顯示數據。

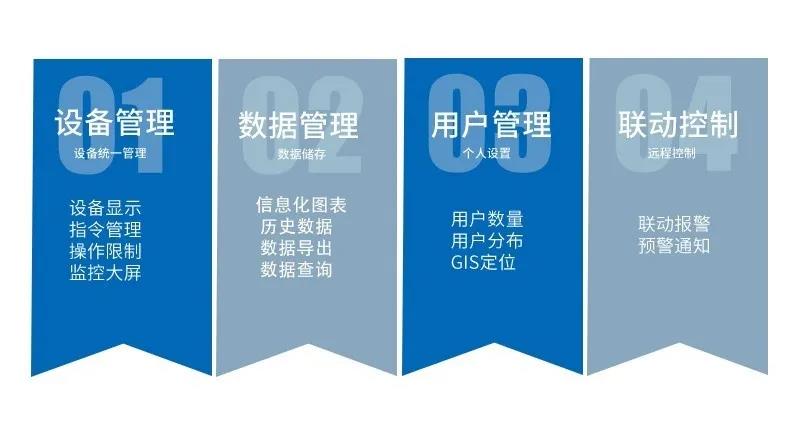

2. 主要功能

01
用戶管理功能

云平臺給不同注冊用戶提供其用戶下設備數據管理服務，以個人用戶為基本單元，對應保存用戶的注冊信息、加密信息、個人基本信息等，用戶需要通過對應的個人注冊賬號、密碼等信息來進行個人登錄。

02
設備管理功能

針對不同的傳感器設備分配不同的設備ID，傳感器型號信息、位置信息、工作狀態信息等都會存儲在云服務器中。云平臺將傳感器采集的氣體數據接收，用戶可以通過數據模板對數據進行查看、編輯等操作。

03
數據查詢功能

用戶通過自己注冊的賬號登錄云平臺，然后進入自己創建的產品下查看設備生成的數據信息點，訪問數據歷史記錄；還可以對云平臺當中的數據進行圖表化顯示，判斷數據信息趨勢，并打印下載相關數據。

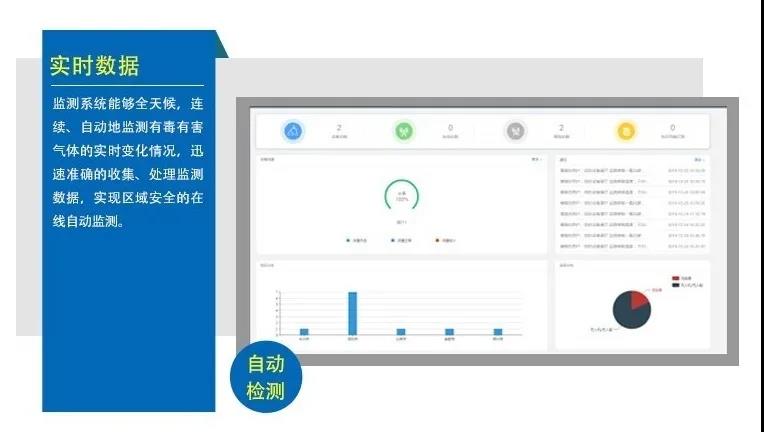

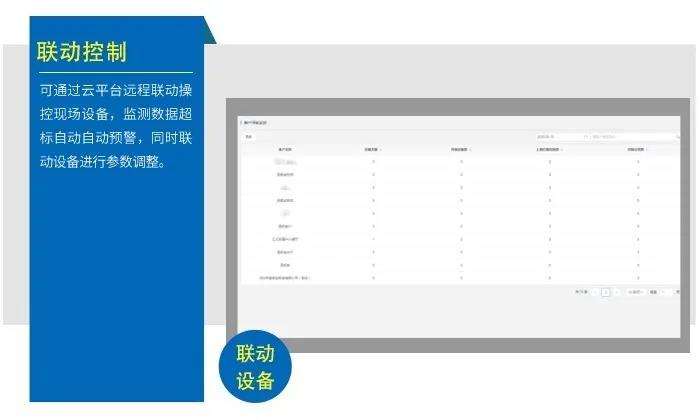

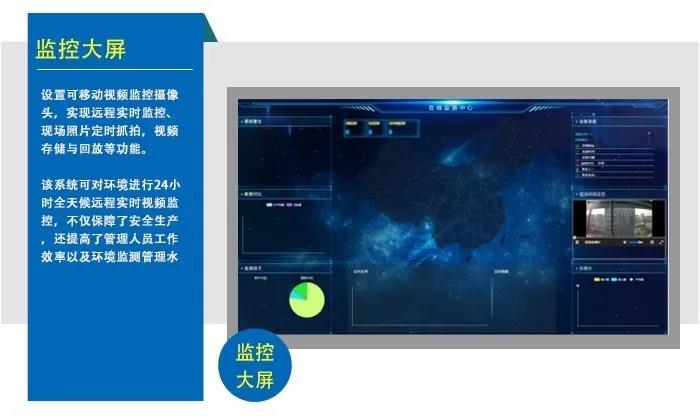

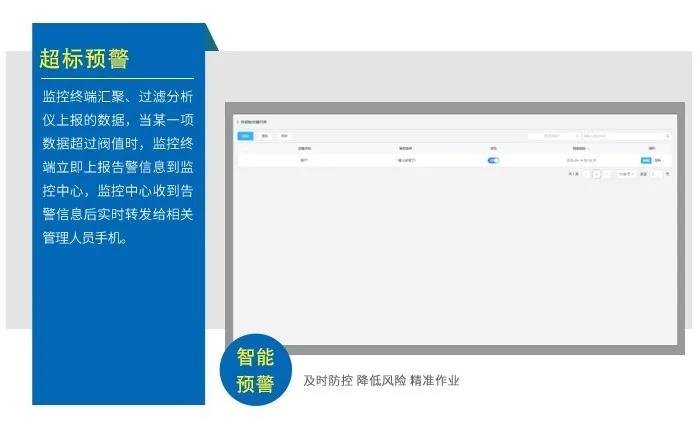

2. 云平臺頁面展示
