一、概述

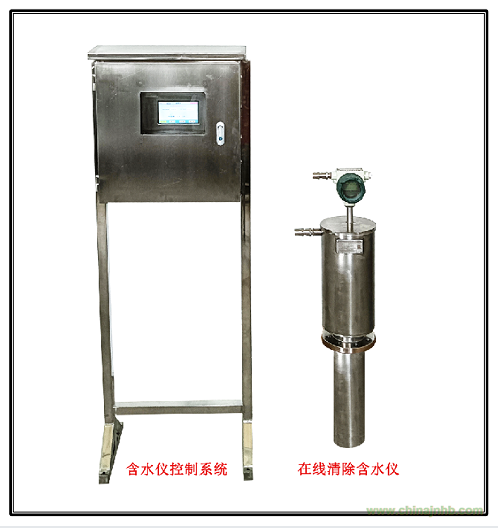

HSZFQ在線清除含水分析儀配有清除機構，PLC控制系統、彩屏顯示，能自動、定時擦除傳感器表面因長期接觸介質而結成的油污、漬垢、蠟等物質，使含水儀的監測數據更精準。該產品主要用于石油、石化行業在線監測原油含水率，其技術與性能處于國際產品領先水平，是原油含水監測的首選。

二、特點

1、結構簡單：傳感顯示一體化，既可就地顯示，又可實現數據遠傳。

2、智能通信，軟件可現場升級。

3、操作方便：儀器的現場調校和定期調校采用桌面含水調試助手實現，均不用開蓋。

4、一次儀表為探棒插入式結構，安裝方便快捷，無前后直管段的要求。

5、儀器探頭采用316L不銹鋼加F4的組合，可適應于原油及各種酸、堿腐蝕性液體和包括甲苯等有機溶劑在內的絕大多數被測介質。

6、耐溫能力強：所有元器件、集成電路及功能模塊均采用寬溫或超寬溫等級，極大地提高了環境溫度的適應能力。

7、清潔機構采用PLC自動控制，可定期自動清潔，也可手動隨時清潔。

8、油水混合狀態自動檢測、LCD顯示。

9、溫漂自動修正：本儀器采用測溫方式，將溫漂曲線予置其中，實現了溫漂自動修正。

10、防腐性好、性能穩定可靠，不受伴生氣的影響。

11、實時顯示含水率、同時具有溫度自動補償功能。

12、跟蹤良好：采樣速度快，能真實正確反映被測介質含水率變化情況。

13、外型美觀：傳感部分與顯示部分緊密結合，加上防粘油的表面處理工藝確保儀器長期工作可靠和免維護運行。

三、基本原理

本儀器采用高頻電磁波的諧振狀態來測量原油的水分。

晶振電路產生一頻率不變的高頻電磁波并進入諧振回路中，當天線置于純水中時，諧振電路處于諧振狀態，檢波后的電壓值較高；當天線置于無水油中時，回路失諧，檢波后的電壓值較低；當天線置于含有一定水分的油中時，回路處于既不完全諧振又不完全失諧的中間狀態，檢波后的電壓值也處于上述二者之間。因此，測量檢波后的電壓值即可確定管線內流體的含水率。

四、技術指標

注：如有特殊量程、規格等要求均可生產。
