產品描述

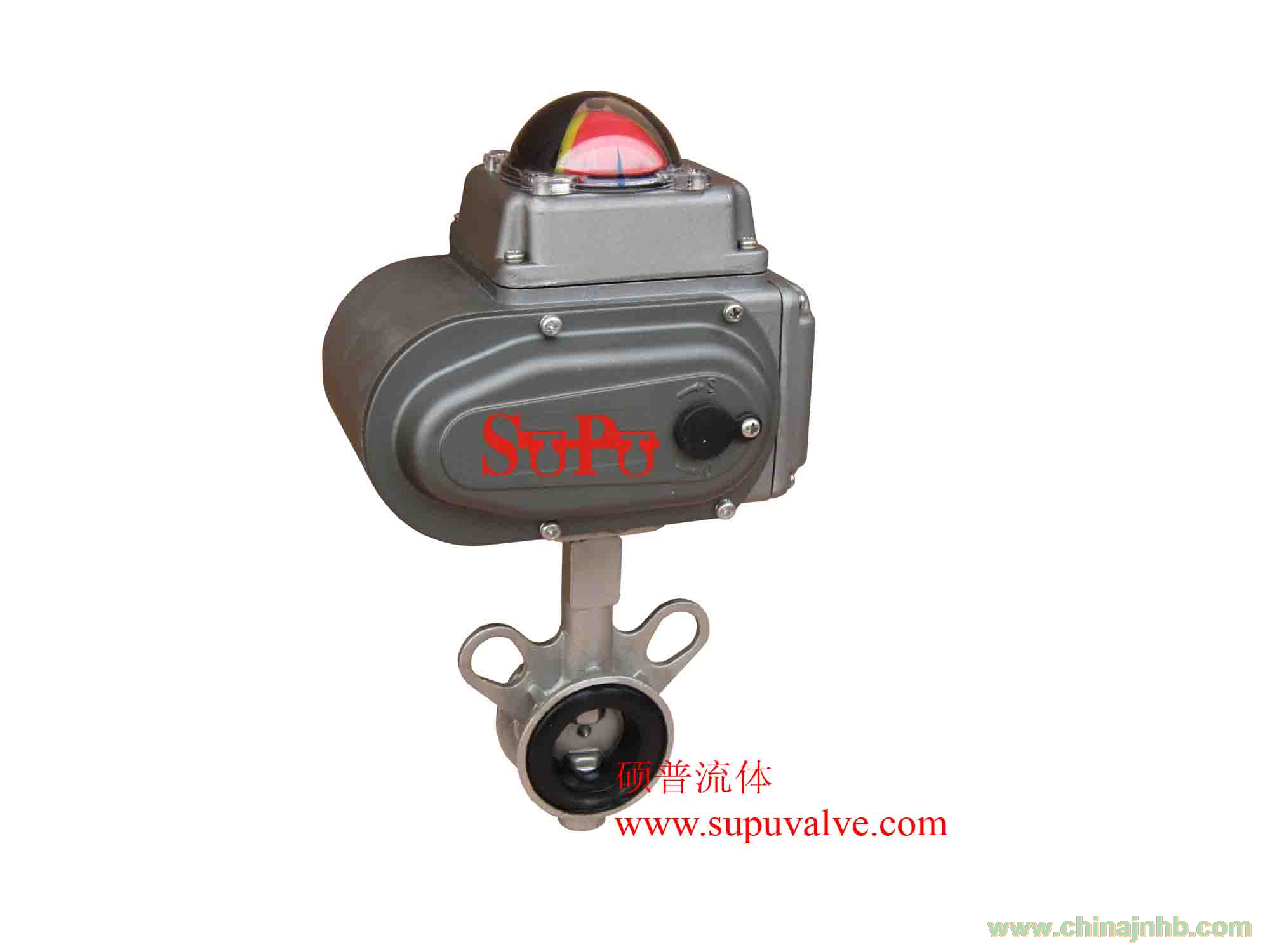

不銹鋼電動蝶閥
技術參數
電動執行器選配： 韓國ITQ系列
作用形式： 普通開關型、調節型（4～20mA）
環境溫度： -30℃～+70℃
電源電壓： AC220V、AC380V（其他定制AC24等） 50/60Hz
防護等級： IP67、IP68可選
功能選項 （可選）
防 爆 型： 防爆等級：dⅡBT3/T4
信號反饋： 有源信號、S無源信號
帶加熱器： 可在潮濕環境中干燥執行器內元件（可選）
手動功能： 電動執行器帶有手動開閥、關閥功能
調 節 型： 輸入4～20mA信號,實現閥門調節功能
備注: 電動執行器參數請另參考所選配的電動執行器資料.
蝶閥標準規范
設計制造驗收：ISO 10631—1991
閥門結構長度：ISO 5752—1988
閥門法蘭連接：ISO 7005.2
閥門 檢驗：ISO/DIN 5208—1987
驅動裝置連接： ISO/DIN 5211—1982
蝶閥參數：
公稱壓力：PN0.6Mpa、PN1.0Mpa、PN1.6Mpa
連接方式：對夾、法蘭連接
閥體材質：球墨鑄鐵、灰鑄鐵、鑄鋼、不銹鋼
閥板材質：球鐵鍍鎳磷、球鐵覆尼龍、不銹鋼（304、316、316L）、哈式合金
密封材料：橡膠NBR、三元乙丙EPDM（可選耐熱、耐磨）、聚四氟乙烯PTFE
閥 桿：碳鋼鍍鎳磷、416/304/316
詳細介紹：
★ 閥體、閥板、閥軸同心結構設計，100%雙向氣泡級密封；
★ 無支架，外型結構緊湊，重量輕，體積??；
★ 多種標準體系設計制造，使用多種連接法蘭，互換性高；
★ 采用無銷連接，使介質與金屬完全隔離，維護簡便易行；
★ 無靠背設計保證了閥門安裝完畢后不增加扭距；
★ 電動執行器采用進口原部件，精密耐磨，回差極小，安全保證；
★ 有雙重限位、過熱、過載保護（選擇功能）；
★ 免加油、免點檢、防水防銹、且可減少電磁干擾。
用途：適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。
