氣動鑄鋼球閥

氣動鑄鋼球閥

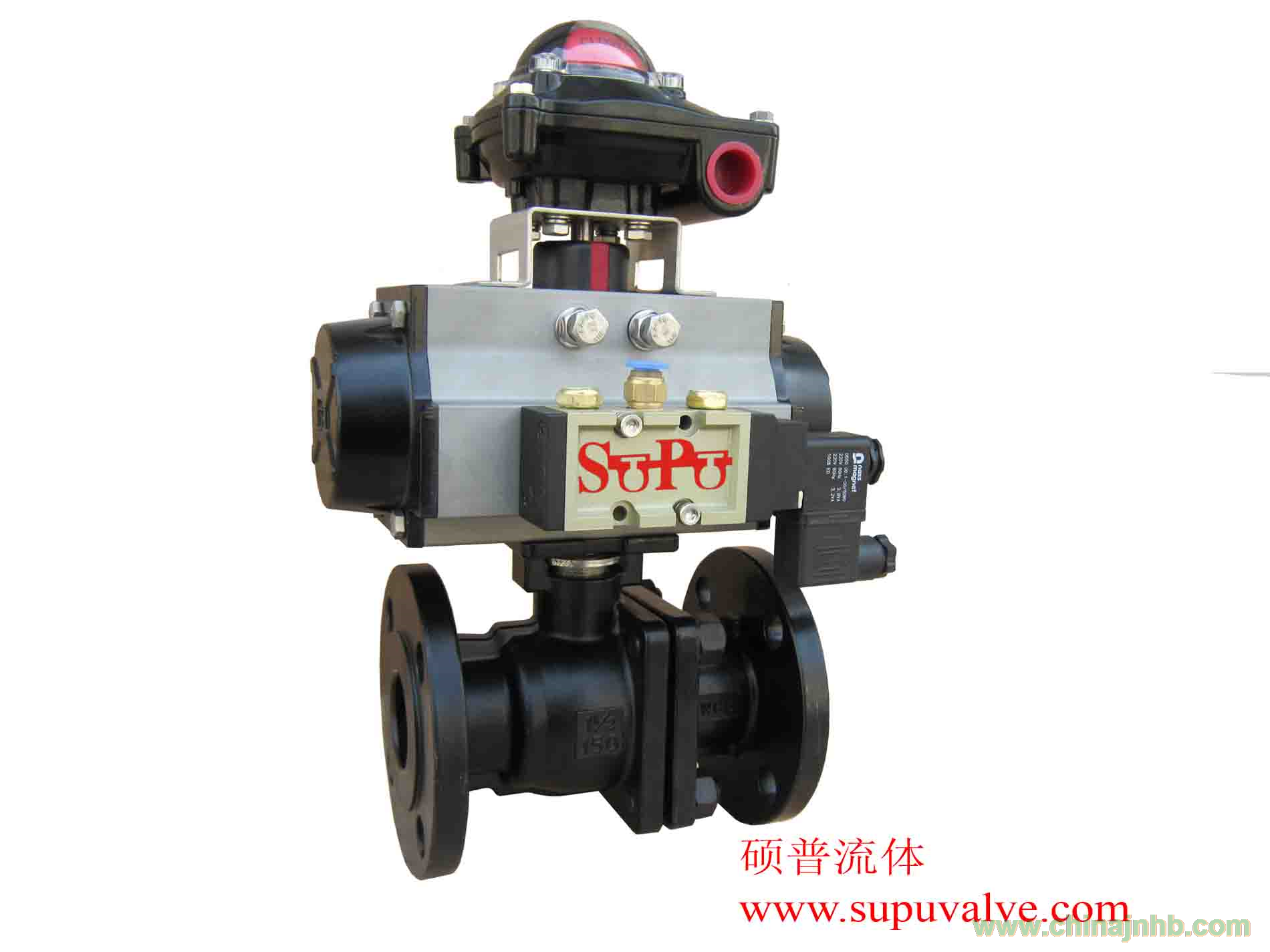

Q641F-16C 氣動法蘭襯氟球閥，符合德國TüV TA-LUFT的閥桿泄露測試要求；法蘭襯氟球閥，氣動球閥，耐酸堿球閥，耐腐蝕球閥，德國碩普閥門，歡迎來電咨詢
的詳細信息

技術參數
氣缸選配：德國SUPU
氣缸形式：雙作用單作用（彈簧復位式）
環境溫度： -20℃-+80℃
氣源壓力：雙作用4～8bar、單作用5～8bar
附件選項 （可選）
回訊器：也叫限位開關，遠程反饋開關信號
電磁閥：雙作用選二位五通、單作用選二位三通
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能
備注: 氣缸參數請另參考所選配的氣動執行器資料.
法蘭球閥標準規范
設計標準：GB/T12237-1989;DIN3357/1,2:API608
法蘭尺寸：GB/T9113.1、JB/T79；DIN3202;JIS B2002;ASME B16.10
結構長度：GB/T12221-1989;DIN3202;JIS B2002:ASME B16.10
檢驗試驗：GB/T13927;DIN3230/3;API598;JIS B2003
球閥參數：
公稱壓力：PN1.6、2.5、4.0Mpa
連接方式：法蘭（二片式、三片式）
閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）
閥球材質：不銹鋼CF8（304）、CF8M（316）
密封材料：PTFE、PPL
閥桿材質：304、316不銹鋼
適用溫度范圍：-20℃～232℃～350℃，金屬密封：450℃~600℃
適用介質：水、油、氣、粉末，各種有機溶劑等某些腐蝕性液體（W·O·G）
詳細介紹：
★ 氣動執行器德國進口，表面經陽極氧化處理，齒輪齒條結構；
★ 有開關兩個位置+/-5°行程調節；
★ 正常使用壽命可達100萬次；
★ 球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間；
★ 球閥與球體之間帶防靜電裝置；
★ 球閥閥桿防爆出設計,防火結構設計；
★ 雙層閥桿填料符合德國TüV TA- LUFT的閥桿泄露測試要求；
★ 雙碟形彈片自動壓緊填料設計。
用途：適用于天然氣、油品、化工、冶金、造紙電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等行業的流體自動控制或調節控制。
