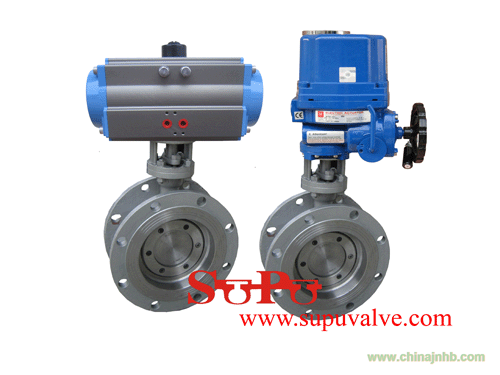

電動法蘭蝶閥 (型號：D971F-16P\25P\16ZP)

技術參數

電動執行器選配：  SUPU系列、ITQ系列

作用形式：  普通開關型、調節型（4～20mA）

環境溫度：  -30℃～+70℃

電源電壓：  AC220V、AC380V（其他定制AC24等）  50/60Hz

防護等級：  IP67、IP68可選

功能選項 （可選）

防 爆 型：   防爆等級：dⅡBT3/T4

信號反饋：  有源信號、S無源信號

帶加熱器：  可在潮濕環境中干燥執行器內元件（可選）

手動功能：  電動執行器帶有手動開閥、關閥功能

調 節 型：  輸入4～20mA信號,實現閥門調節功能

備注: 電動執行器參數請另參考所選配的電動執行器資料.

蝶閥標準規范

設計制造驗收：ISO 10631—1991

閥門結構長度：ISO 5752—1988

閥門法蘭連接：ISO 7005.2

閥門    檢驗：ISO/DIN 5208—1987

驅動裝置連接：  ISO/DIN 5211—1982

蝶閥參數：

公稱壓力：PN0.6Mpa、PN1.0Mpa、PN1.6Mpa

連接方式：對夾、法蘭連接

閥體材質：球墨鑄鐵、灰鑄鐵、鑄鋼、不銹鋼

閥板材質：球鐵鍍鎳磷、球鐵覆尼龍、不銹鋼（304、316、316L）、哈式合金

密封材料：橡膠NBR、三元乙丙EPDM（可選耐熱、耐磨）、聚四氟乙烯PTFE

閥    桿：碳鋼鍍鎳磷、416/304/316

詳細介紹：

★ 閥體、閥板、閥軸同心結構設計，100%雙向氣泡級密封；

★ 無支架，外型結構緊湊，重量輕，體積小；

★ 多種標準體系設計制造，使用多種連接法蘭，互換性高；

★ 采用無銷連接，使介質與金屬完全隔離，維護簡便易行；

★ 無靠背設計保證了閥門安裝完畢后不增加扭距；

★ 電動執行器采用進口原部件，精密耐磨，回差極小，安全保證；

★ 有雙重限位、過熱、過載保護（選擇功能）；

★ 免加油、免點檢、防水防銹、且可減少電磁干擾。

用途：適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。
