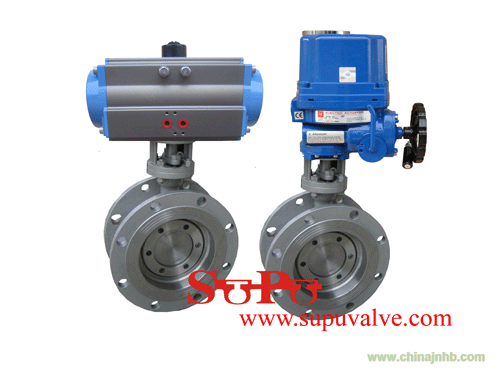

氣動法蘭蝶閥（型號：D641F-16P）

主要技術參數：

公稱通徑：DN（mm）、50～800

公稱壓力：PN（MPa）:0.6、1.0、1.6

試驗壓力：強度試驗:0.9、1.5、2.4

密封試驗：0.66、1.1、1.76

氣密封試驗：0.6、0.6、0.6

適用介質：空氣、水、污水、蒸氣、煤氣、油品等。

驅動形式：手動、蝸桿蝸輪傳動、氣傳動、電傳動。

閥體：球墨鑄鐵、鑄鋼、合金鋼、不銹鋼

蝶板：鑄鋼、不銹鋼及特殊材料

密封圈：各種橡膠、聚四氟

閥桿：2Cr13、不銹鋼

填料：O型圈、柔性石墨O

蝶閥標準規格：

設計標準：GB/T2238-1989

法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992;JB/T9092-1999

技術參數：

介質：水、氣、油品及腐蝕性流體

氣壓：單作用（5-7bar）；雙作用（4-7bar）

限位開關：實現反饋遠程信號

電氣連接：接線盒式、電纜引線式

主要特點為：

? 小巧輕便，容易拆裝及維修，并可在任意位置安裝；

? 結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速；

? 流量特性趨直線，調節性能好；

? 蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點；

? 蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏；

? 密封件可更換，且密封可靠達到雙向密封；

? 蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類；

? 該閥可設計成法蘭連接和對夾連接；

? 驅動方式可選擇手動、電動或氣動；

? 設計新穎、合理、結構獨特，重量輕，啟閉迅速；

? 操力矩小，操作方便，省力靈巧；

? 可以任何位置安裝，維修方便；

? 密封件可以更換，密封性能可靠達到雙向密封零泄漏；

? 密封材料耐老化、耐腐蝕，使用壽命長等特點。

用途：適用于食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
