技術參數

氣缸選配：德國supu

氣缸形式： 雙作用 單作用（彈簧復位式）

環境溫度： -20-+80

氣源壓力： 雙作用4～8bar、單作用5～8bar

附件選項 （可選）

回訊器：也叫限位開關，遠程反饋開關信號

電磁閥：雙作用選二位五通、單作用選二位三通

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油

手輪機構：轉動手輪機構，可實現手動開、關閥

電氣定位器：輸入4～20mA信號,實現閥門調節功能

備注: 氣缸參數請另參考所選配的氣動執行器資料.

法蘭球閥標準規范

設計標準：GB/T12237-1989;DIN3357/1,2:API608

法蘭尺寸：GB/T9113.1、JB/T79；DIN3202;JIS B2002;ASME B16.10

結構長度：GB/T12221-1989;DIN3202;JIS B2002:ASME B16.10

檢驗試驗：GB/T13927;DIN3230/3;API598;JIS B2003

球閥參數：

公稱壓力：PN1.6、2.5、4.0Mpa

連接方式：法蘭 （二片式、三片式）

閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）

閥球材質：不銹鋼CF8（304）、CF8M（316）

密封材料：PTFE、PPL

閥桿材質：304、316不銹鋼

適用溫度范圍：-20～232～350，金屬密封：450~600

適用介質：水、油、氣、粉末，各種有機溶劑等某些腐蝕性液體（W?O?G）

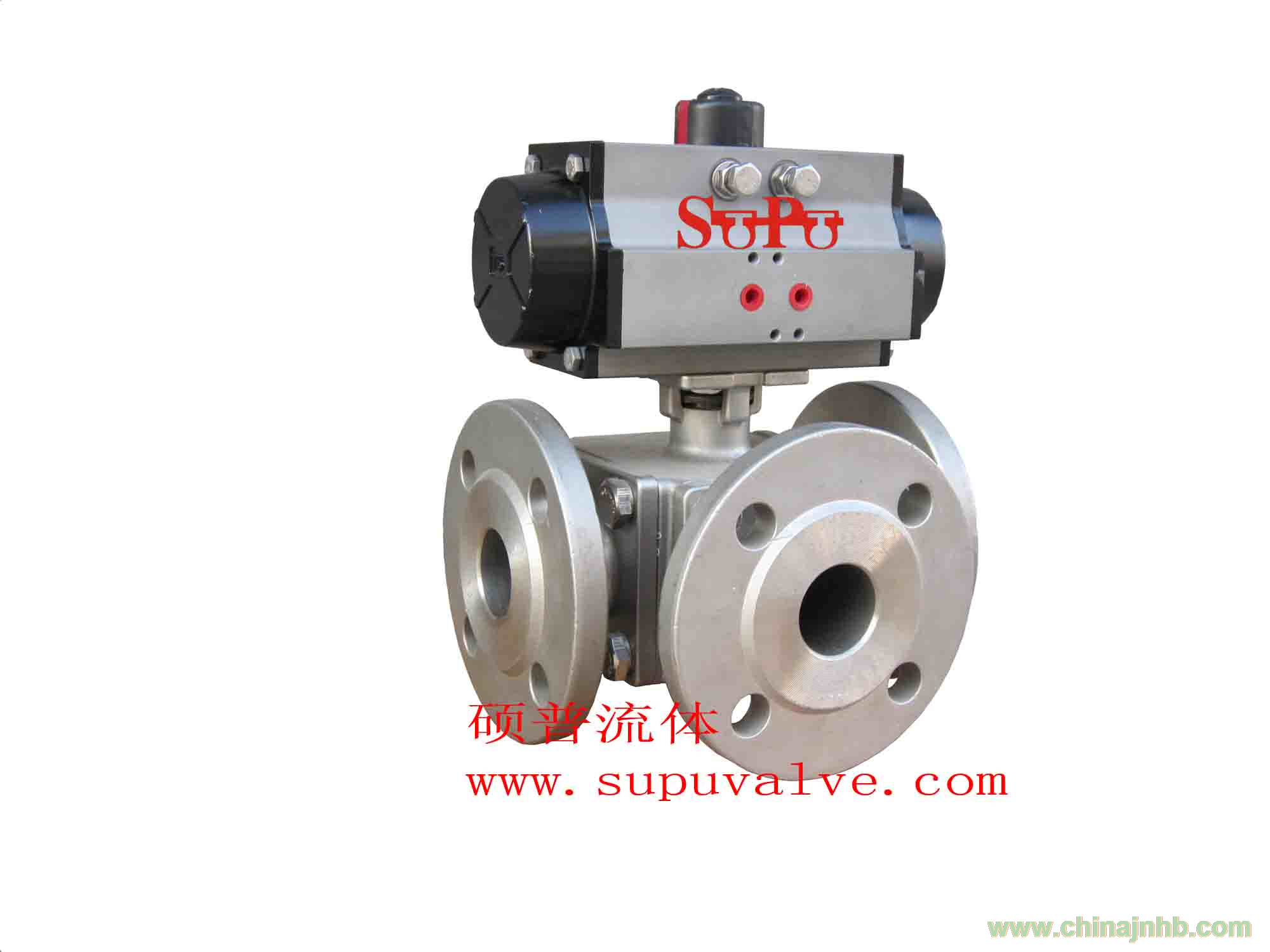

詳細介紹：

氣動執行器德國進口，表面經陽極氧化處理，齒輪齒條結構，

有開關兩個位置+/-5°行程調節

正常使用壽命可達100萬次

球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間

球閥與球體之間帶防靜電裝置

球閥閥桿防爆出設計,防火結構設計

雙層閥桿填料符合德國TüV TA-LUFT的閥桿泄露測試要求

雙碟形彈片自動壓緊填料設計

用途：適用于全球范圍內的化工、石油、電力、制藥、啤酒、食品、乳品飲料各類工程配套管路。
